YL/YLKK/YLKS Series - Vertical Asynchronous Motors
Model：
YL/YLKS 630-10
Rated Speed：
Rated Power：
1000-1600kW
Application Scope：
Power, Mining, Water Conservancy, Municipal, Research, etc.
COLLECT
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
Liaoning · Shenyang
Main Products：The company's main products include high-voltage, low-voltage, synchronous, asynchronous, 50 Hz, 60 Hz, standard, and special-environment motors with a center height of 315mm and above, covering 48 series, 176 varieties, and over 2,100 specifications. These include high-power energy-efficient motors, synchronous increased-safety motors, asynchronous increased-safety motors, explosion-proof motors, and small-to-medium-sized steam turbine generators.
Enter the store
︿
﹀
Details Parameters
Details Introduction

Product Structure: Vertical

Standard Center Height: H355–H630 mm (Medium)

Standard Frame Size: φ1180–φ2600 mm (Large)

Power Range: 180–5000 kW

Pole Range: 4P–20P

Rated Voltage: 380–13,800 V

Protection Class: IP20, IP23, IP44, IP54, IP55

Cooling Methods: IC01, IC611, IC616, IC666, IC81W, IC86W, IC37

Mounting Type: IM V1, IM 8421, IM 8425

Starting Method: Full-voltage start, Reduced-voltage start, variable-frequency start

Operation Mode: Power-frequency operation, Variable-frequency operation

Insulation Class: Class F

Can be equipped with different specifications of rolling or sliding thrust bearings according to load characteristics.

Suitable Industries

Power, Mining, Water Conservancy, Municipal, Research, etc.

Applicable Environments

Non-explosive atmospheres

Advantages & Features

1.This motor series adopts a box-type structure. The frame is welded from steel plates into a box shape with reinforcement ribs, providing excellent strength. The motor is equipped with protective covers or coolers, facilitating heat dissipation, installation, and maintenance.

2.The stator features an external press-fit structure. The stator and rotor laminations are punched from low-loss non-oriented cold-rolled silicon steel sheets. The stator windings use Class F insulation materials, offering strong dielectric strength and corona resistance. The winding ends are securely anchored and bound, and are treated with solvent-free Vacuum Pressure Impregnation (VPI) process, ensuring excellent insulation performance, high mechanical strength, superior moisture resistance, and long service life.

3.The rotor bars can be made of copper material based on performance requirements or customer needs. Copper rotors use high-quality copper, and the bars are welded to end rings via medium-frequency brazing, ensuring high welding quality and strength. Additionally, the bars undergo in-slot compaction treatment, significantly reducing the risk of rotor bar breakage.

4.For motors without axial thrust, rolling bearings are used, equipped with non-stop oil injection and drainage devices for easy operation and maintenance. For applications with axial thrust, thrust sleeve bearings can be employed.

5.Upon customer request, temperature sensors can be installed in critical areas such as stator windings, guide bearings, thrust pads, and guide pads, enabling on-site monitoring and remote supervision to ensure safe and reliable motor operation.

YL/YLKS Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 355-4 220  26  1480  94.1  0.85  1.8  0.8  6.5  5  2270  2850
250  30  1480  94.3  0.85  1.8  0.8  6.5  6  2320  2890
280  33  1480  94.6  0.86  1.8  0.8  6.5  6  2360  2940
315  37  1480  94.8  0.86  1.8  0.8  6.5  6  2430  3010
355  42  1480  95.0  0.86  1.8  0.8  6.5  7  2490  3020
YL/YLKS 400-4 355  42  1480  95.0  0.86  1.8  0.8  6.5  11  2880  3390
400  47  1480  95.1  0.86  1.8  0.8  6.5  11  2910  3490
450  53  1483  95.3  0.86  1.8  0.8  6.5  12  3010  3580
500  58  1483  95.4  0.87  1.8  0.8  6.5  13  3110  3670
560  65  1483  95.6  0.87  1.8  0.8  6.5  15  3200  3780
630  73  1483  95.8  0.87  1.8  0.8  6.5  15  3310  3880
YL/YLKS 450-4 630  73  1483  95.8  0.87  1.8  0.8  6.5  28  3670  4370
710  82  1483  96  0.87  1.8  0.8  6.5  29  3800  4490
800  92  1486  96  0.87  1.8  0.8  6.5  30  3930  4620
900  104  1486  96.1  0.87  1.8  0.8  6.5  33  4050  4740
1000  115  1486  96.2  0.87  1.8  0.8  6.5  35  4180  4870
YL/YLKS 500-4 1000  115  1486  96.2  0.87  1.8  0.8  6.5  44  5010  5750
1120  127  1490  96.3  0.88  1.8  0.7  6.5  45  5230  5980
1250  142  1490  96.4  0.88  1.8  0.7  6.5  49  5460  6210
1400  159  1490  96.4  0.88  1.8  0.7  6.5  54  5710  6460
1600  179  1490  96.5  0.89  1.8  0.7  6.5  59  5930  6690
YL/YLKS 560-4 1600  179  1490  96.5  0.89  1.8  0.7  6.5  74  6780  7740
1800  201  1487  96.6  0.89  1.8  0.6  6.5  80  7090  8010
2000  224  1487  96.7  0.89  1.8  0.6  6.5  87  7390  8270
2240  250  1487  96.8  0.89  1.8  0.6  6.5  94  7690  8540
YL/YLKS 630-4 2240  250  1487  96.8  0.89  1.8  0.6  6.5  103  9160  10300
2500  279  1489  96.9  0.89  1.8  0.6  6.5  125  9650  10690
2800  312  1489  96.9  0.89  1.8  0.6  6.5  147  10060  11090
3150  351  1489  97.0  0.89  1.8  0.6  6.5  169  10460  11490
YL/YLKS 710-4 3150  351  1489  97.0  0.89  1.8  0.6  6.5  187  14160  15640
3550  396  1491  97.0  0.89  1.8  0.5  6.5  220  15210  16360
4000  445  1491  97.1  0.89  1.8  0.5  6.5  253  15910  17060
4500  501  1491  97.1  0.89  1.8  0.5  6.5  284  16790  17940
YL/YLKS 355-6 220  27  985  94.2  0.82  1.8  0.8  6  10  2500  3290
250  31  985  94.4  0.82  1.8  0.8  6  11  2550  3340
280  34  985  94.7  0.83  1.8  0.8  6  12  2590  3390

YL/YLKS Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 400-6 280  34  985  94.7  0.83  1.8  0.8  6  16  3940  3510
315  38  985  94.9  0.83  1.8  0.8  6  17  3030  3600
355  43  985  95.1  0.83  1.8  0.8  6  18  3120  3700
400  49  985  95.1  0.83  1.8  0.8  6  20  3210  3790
450  54  985  95.4  0.84  1.8  0.8  6  21  3310  3880
YL/YLKS 450-6 450  54  985  95.4  0.84  1.8  0.8  6  23  3660  4350
500  59  989  95.6  0.85  1.8  0.8  6  25  3790  4480
560  66  989  95.7  0.85  1.8  0.8  6  28  3910  4600
630  74  989  95.8  0.85  1.8  0.8  6  30  4040  4730
710  84  990  96  0.85  1.8  0.8  6  34  4170  4860
YL/YLKS 500-6 710  84  990  96  0.85  1.8  0.8  6  45  4570  5360
800  94  990  96  0.85  1.8  0.7  6  51  4780  5520
900  106  990  96.1  0.85  1.8  0.7  6  57  4980  5730
1000  118  990  96.2  0.85  1.8  0.7  6  62  5190  5940
1120  132  992  96.3  0.85  1.8  0.7  6  68  5400  6150
YL/YLKS 560-6 1120  132  992  96.3  0.85  1.8  0.7  6.5  94  7090  7950
1250  145  992  96.4  0.86  1.8  0.6  6.5  102  7350  8200
1400  163  992  96.4  0.86  1.8  0.6  6.5  110  7620  8470
1600  186  991  96.5  0.86  1.8  0.6  6.5  119  7880  8730
YL/YLKS 630-6 1600  186  991  96.5  0.86  1.8  0.6  6.5  136  8760  9780
1800  208  991  96.6  0.86  1.8  0.6  6.5  169  9190  10230
2000  231  991  96.7  0.86  1.8  0.6  6.5  196  9600  10630
2240  259  991  96.7  0.86  1.8  0.6  6.5  223  10000  11030
YL/YLKS 710-6 2240  259  991  96.7  0.86  1.8  0.6  6.5  271  15240  16430
2500  289  992  96.8  0.86  1.8  0.6  6.5  297  16040  17190
2800  323  992  96.9  0.86  1.8  0.6  6.5  323  16910  18170
3150  364  992  96.9  0.86  1.8  0.6  6.5  357  17710  18860
3550  410  992  96.9  0.86  1.8  0.6  6.5  403  18520  19670
YL/YLKS 400-8 220  29  740  93.9  0.78  1.8  0.8  5.5  16  2950  3520
250  32  740  94.1  0.79  1.8  0.8  5.5  17  3040  3620
280  36  740  94.3  0.79  1.8  0.8  5.5  18  3130  3710
315  40  740  94.5  0.8  1.8  0.8  5.5  20  3220  3800
YL/YLKS 450-8 315  40  740  94.5  0.8  1.8  0.8  5.5  33  3480  4170
355  45  740  94.7  0.8  1.8  0.8  5.5  35  3600  4290
400  51  740  94.9  0.8  1.8  0.8  5.5  37  3730  4420
450  56  740  95  0.81  1.8  0.8  5.5  41  3860  4550
500  62  740  95.3  0.81  1.8  0.8  5.5  46  3980  4670

YL/YLKS Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 500-8 500  62  740  95.3  0.81  1.8  0.8  5.5  51  4470  5210
560  69  740  95.5  0.82  1.8  0.8  5.5  56  4670  5420
630  77  740  95.6  0.82  1.8  0.8  5.5  61  4880  5640
710  87  740  95.6  0.82  1.8  0.8  5.5  68  5050  5840
800  96  740  95.7  0.84  1.8  0.8  5.5  75  5290  6040
YL/YLKS 560-8 800  96  740  95.7  0.84  1.8  0.8  6  101  6880  7700
900  108  743  95.8  0.84  1.8  0.7  6  113  7150  8000
1000  119  743  95.9  0.84  1.8  0.7  6  125  7410  8260
1120  134  743  96  0.84  1.8  0.7  6  137  7680  8530
YL/YLKS 630-8 1120  134  743  96  0.84  1.8  0.7  6  148  8680  9700
1250  149  743  96  0.84  1.8  0.7  6  161  9030  10070
1400  167  743  96.1  0.84  1.8  0.7  6  174  9390  10420
1600  191  743  96.2  0.84  1.8  0.7  6  188  9800  10830
1800  214  743  96.2  0.84  1.8  0.7  6  202  10190  11230
YL/YLKS 710-8 1800  214  743  96.2  0.84  1.8  0.7  6.5  300  14840  15990
2000  235  992  96.3  0.85  1.8  0.6  6.5  321  15660  16810
2240  263  992  96.4  0.85  1.8  0.6  6.5  340  16460  17610
2500  293  992  96.5  0.85  1.8  0.6  6.5  359  17270  18420
YL/YLKS
450-10		 220  29  591  93.3  0.77  1.8  0.8  5.5  29  3570  4160
250  33  591  93.5  0.78  1.8  0.8  5.5  31  3590  4280
280  37  591  93.7  0.78  1.8  0.8  5.5  32  3720  4410
315  41  591  94  0.79  1.8  0.8  5.5  34  3850  4540
355  46  591  94.2  0.79  1.8  0.8  5.5  37  3970  4660
400  51  591  94.6  0.8  1.8  0.8  5.5  41  4100  4790
YL/YLKS
500-10		 400  51  591  94.6  0.8  1.8  0.8  5.5  51  4410  5160
450  57  592  94.6  0.8  1.8  0.8  5.5  56  4590  5340
500  63  592  94.8  0.8  1.8  0.8  5.5  61  4780  5520
560  71  592  94.9  0.8  1.8  0.8  5.5  67  5040  5790
630  80  592  95  0.8  1.8  0.8  5.5  74  5250  6010
710  88  592  95.1  0.82  1.8  0.8  5.5  81  5460  6260
YL/YLKS
560-10		 710  88  592  95.1  0.82  1.8  0.8  6  112  6700  7560
800  99  593  95.3  0.82  1.8  0.7  6  122  6960  7810
900  111  593  95.4  0.82  1.8  0.7  6  132  7230  8090
1000  123  593  95.5  0.82  1.8  0.7  6  143  7490  8340
YL/YLKS
630-10		 1000  123  593  95.5  0.82  1.8  0.7  6  182  8500  9500
1120  137  593  95.6  0.82  1.8  0.7  6  197  8950  9980
1250  153  593  95.8  0.82  1.8  0.7  6  212  9370  10400
1400  171  593  95.9  0.82  1.8  0.7  6  229  9770  10800
1600  196  593  95.9  0.82  1.8  0.7  6  244  10170  11210

YL/YLKS Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS
710-10		 1600  196  593  95.9  0.82  1.8  0.7  6  334  15330  16430
1800  217  992  96  0.83  1.8  0.6  6  395  16220  17310
2000  241  992  96.1  0.83  1.8  0.6  6  456  16990  18140
YL/YLKS
450-12		 220  31  492  93.2  0.73  1.8  0.8  5.5  34  3670  4360
250  35  492  93.5  0.73  1.8  0.8  5.5  37  3800  4490
280  39  492  93.8  0.74  1.8  0.8  5.5  42  3930  4620
YL/YLKS
500-12		 280  39  492  93.8  0.74  1.8  0.8  5.5  51  4260  5010
315  43  492  94.1  0.75  1.8  0.8  5.5  56  4480  5230
355  48  492  94.3  0.75  1.8  0.8  5.5  61  4690  5430
400  54  492  94.6  0.75  1.8  0.8  5.5  67  4890  5630
450  61  492  94.6  0.75  1.8  0.8  5.5  74  5100  5850
500  64  492  94.9  0.79  1.8  0.8  5.5  82  5310  6050
YL/YLKS
560-12		 500  64  492  94.9  0.79  1.8  0.8  6  123  7080  7930
560  72  494  95  0.79  1.8  0.7  6  133  7340  8190
630  81  494  95.1  0.79  1.8  0.7  6  143  7610  8460
710  91  494  95.1  0.79  1.8  0.7  6  155  7870  8720
YL/YLKS
630-12		 710  91  494  95.1  0.79  1.8  0.7  6  182  8350  9500
800  102  495  95.3  0.79  1.8  0.7  6  197  8760  9790
900  115  495  95.4  0.79  1.8  0.7  6  212  9160  10190
1000  128  495  95.5  0.79  1.8  0.7  6  241  9560  10600
1120  143  495  95.5  0.79  1.8  0.7  6  261  9960  11000
YL/YLKS
710-12		 1120  143  495  95.5  0.79  1.8  0.7  6  326  14910  16060
1250  159  494  95.6  0.79  1.8  0.6  6  345  15710  16860
1400  178  494  95.7  0.79  1.8  0.6  6  364  16520  17670
1600  201  494  95.7  0.8  1.8  0.6  6  383  17230  18380

YL/YLKS Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 400-4 220  16  1480  93.8  0.85  1.8  0.7  7  10  2790  3310
250  18  1480  94  0.85  1.8  0.7  7  11  2870  3390
280  20  1480  94.2  0.85  1.8  0.7  7  12  2950  3470
315  23  1480  94.4  0.85  1.8  0.7  7  13  3030  3550
355  25  1480  94.6  0.86  1.8  0.7  7  14  3110  3630
400  28  1480  94.7  0.86  1.8  0.7  7  15  3190  3710
YL/YLKS 450-4 400  28  1480  94.7  0.86  1.8  0.7  7  16  3510  4200
450  32  1484  95.1  0.86  1.8  0.7  7  17  3620  4310
500  35  1484  95.1  0.86  1.8  0.7  7  19  3770  4430
560  39  1484  95.3  0.86  1.8  0.7  7  21  3870  4560
630  44  1484  95.5  0.86  1.8  0.7  7  22  3980  4690
710  49  1484  96  0.87  1.8  0.7  7  24  4120  4810
YL/YLKS 500-4 710  49  1484  96  0.87  1.8  0.7  7  40  4720  5400
800  55  1489  96  0.87  1.8  0.7  7  42  4870  5560
900  61  1489  96.1  0.88  1.8  0.7  7  44  5020  5770
1000  68  1489  96.2  0.88  1.8  0.7  7  49  5230  5970
1120  76  1489  96.3  0.88  1.8  0.7  7  51  5440  6180
1250  84  1489  96.4  0.89  1.8  0.7  7  53  5640  6390
YL/YLKS 560-4 1250  84  1489  96.4  0.89  1.8  0.7  7  65  6270  7110
1400  94  1490  96.5  0.89  1.8  0.7  7  70  6530  7360
1600  107  1490  96.6  0.89  1.8  0.7  7  75  6780  7630
1800  121  1490  96.7  0.89  1.8  0.7  7  80  7040  7890
YL/YLKS 630-4 1800  121  1490  96.7  0.89  1.8  0.7  7  111  9370  10400
2000  134  1490  96.8  0.89  1.8  0.6  7  119  9770  10800
2240  150  1490  96.9  0.89  1.8  0.6  7  127  10170  11210
2500  167  1490  96.9  0.89  1.8  0.6  7  143  10580  11610
2800  187  1490  96.9  0.89  1.8  0.6  7  159  10990  12010
YL/YLKS 710-4 2800  187  1490  96.9  0.89  1.8  0.6  6.5  176  14950  16100
3150  211  1492  96.9  0.89  1.8  0.5  6.5  186  16560  17710
3550  238  1492  96.9  0.89  1.8  0.5  6.5  196  17370  18520
4000  268  1492  96.9  0.89  1.8  0.5  6.5  207  18170  19320
YL/YLKS 400-6 220  17  985  93.5  0.82  1.8  0.7  6  12  2820  3340
250  19  985  93.7  0.82  1.8  0.7  6  14  2900  3420
280  21  985  93.9  0.82  1.8  0.7  6  16  2980  3500

YL/YLKS Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 450-6 280  21  985  93.9  0.82  1.8  0.7  6  18  3220  4030
315  24  990  94.1  0.82  1.8  0.7  6  20  3350  4040
355  26  990  94.4  0.83  1.8  0.7  6  22  3480  4170
400  29  990  94.6  0.83  1.8  0.7  6  24  3600  4290
450  33  990  94.7  0.83  1.8  0.7  6  26  3740  4420
500  37  990  95.1  0.83  1.8  0.7  6  28  3870  4550
YL/YLKS 500-6 500  37  990  95.1  0.83  1.8  0.7  6  40  4570  5340
560  40  991  95.2  0.84  1.8  0.7  6  45  4780  5550
630  45  991  95.5  0.84  1.8  0.7  6  50  4980  5750
710  51  991  95.6  0.84  1.8  0.7  6  55  5190  5960
800  57  991  95.7  0.84  1.8  0.7  6  60  5400  6170
900  64  991  95.9  0.85  1.8  0.7  6  66  5610  6380
YL/YLKS 560-6 900  64  991  95.9  0.85  1.8  0.7  6  70  6240  7080
1000  71  993  96  0.85  1.8  0.7  6  80  6460  7330
1120  79  993  96.2  0.85  1.8  0.7  6  90  6760  7590
1250  87  993  96.3  0.86  1.8  0.7  6  100  7020  7850
1400  97  993  96.5  0.86  1.8  0.7  6  110  7300  8120
YL/YLKS 630-6 1400  97  993  96.5  0.86  1.8  0.7  6  154  9070  10060
1600  111  995  96.6  0.86  1.8  0.6  6  168  9470  10470
1800  125  995  96.6  0.86  1.8  0.6  6  182  9870  10880
2000  139  995  96.6  0.86  1.8  0.6  6  195  10290  11290
2240  156  995  96.6  0.86  1.8  0.6  6  208  10670  11690
YL/YLKS 710-6 2240  156  995  96.6  0.86  1.8  0.6  6.5  303  15070  16220
2500  174  993  96.6  0.86  1.8  0.6  6.5  328  15870  17020
2800  194  993  96.7  0.86  1.8  0.6  6.5  353  16680  17830
3150  219  993  96.7  0.86  1.8  0.6  6.5  387  17480  18630
YL/YLKS 450-8 220  18  740  93.6  0.76  1.8  0.7  6  23  3120  3810
250  20  740  93.8  0.76  1.8  0.7  6  27  3250  3940
280  23  740  94  0.76  1.8  0.7  6  29  3370  4060
315  25  740  94.2  0.77  1.8  0.7  6  31  3510  4170
YL/YLKS 500-8 315  25  740  94.2  0.77  1.8  0.7  6  43  4100  4860
355  28  742  94.4  0.77  1.8  0.7  6  45  4320  5060
400  31  742  94.5  0.78  1.8  0.7  6  47  4540  5270
450  35  742  94.6  0.78  1.8  0.7  6  51  4730  5480
500  38  742  95  0.79  1.8  0.7  6  53  4940  5690
560  43  742  95.1  0.79  1.8  0.7  6  58  5150  5890
630  46  742  95.5  0.82  1.8  0.7  6  61  5350  6100

YL/YLKS Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS 560-8 630  46  742  95.5  0.82  1.8  0.7  6  70  6260  7150
710  52  745  95.6  0.82  1.8  0.7  6  80  6560  7410
800  59  745  95.7  0.82  1.8  0.7  6  90  6860  7680
900  66  745  95.8  0.82  1.8  0.7  6  100  7130  7940
1000  72  745  96  0.83  1.8  0.7  6  110  7400  8240
YL/YLKS 630-8 1000  72  745  96  0.83  1.8  0.7  6  133  9150  10180
1120  81  745  96.1  0.83  1.8  0.7  6  147  9580  10580
1250  90  745  96.2  0.83  1.8  0.7  6  161  9990  11020
1400  100  745  96.2  0.84  1.8  0.7  6  181  10390  11420
1600  114  745  96.2  0.84  1.8  0.7  6  199  10790  11830
YL/YLKS 710-8 1600  114  745  96.2  0.84  1.8  0.7  6.5  322  14320  15470
1800  129  743  96.2  0.84  1.8  0.6  6.5  339  15130  16280
2000  141  743  96.2  0.85  1.8  0.6  6.5  356  15930  17080
2240  158  743  96.2  0.85  1.8  0.6  6.5  391  16740  17890
YL/YLKS
500-10		 220  19  591  93.4  0.73  1.8  0.7  5.5  38  3940  4700
250  21  591  93.6  0.73  1.8  0.7  5.5  47  4160  4900
280  23  592  93.8  0.74  1.8  0.7  5.5  50  4360  5110
315  26  592  94  0.74  1.8  0.7  5.5  53  4570  5320
355  29  592  94.2  0.75  1.8  0.7  5.5  58  4780  5520
400  33  592  94.3  0.75  1.8  0.7  5.5  62  4980  5730
450  36  592  94.5  0.77  1.8  0.7  5.5  65  5190  5940
YL/YLKS
560-10		 450  36  592  94.5  0.77  1.8  0.7  5.5  80  6210  7220
500  40  593  94.6  0.77  1.8  0.7  6  90  6480  7420
560  44  593  94.7  0.78  1.8  0.7  6  100  6740  7630
630  49  593  94.9  0.78  1.8  0.7  6  112  7010  7890
710  55  593  95.1  0.78  1.8  0.7  6  121  7270  8160
800  61  593  95.4  0.8  1.8  0.7  6  132  7540  8460
YL/YLKS
630-10		 800  61  593  95.4  0.8  1.8  0.7  6  137  8690  9720
900  68  592  95.6  0.8  1.8  0.7  6  154  9090  10120
1000  75  592  95.6  0.8  1.8  0.7  6  171  9490  10540
1120  84  592  95.7  0.8  1.8  0.7  6  188  9890  10940
1250  94  592  95.7  0.8  1.8  0.7  6  195  10120  11180
1400  104  592  95.7  0.81  1.8  0.7  6  209  10300  11340
YL/YLKS
710-10		 1400  104  592  95.7  0.81  1.8  0.7  6  532  15290  16320
1600  119  596  95.7  0.81  1.8  0.6  6  576  16090  17130
1800  132  596  95.8  0.82  1.8  0.6  6  620  16900  18050

YL/YLKS Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YXL YXLKS
YL/YLKS
500-12		 220  19  495  93.1  0.71  1.8  0.7  5.5  56  3960  4710
250  22  495  93.3  0.71  1.8  0.7  5.5  65  4170  4920
280  24  495  93.5  0.72  1.8  0.7  5.5  70  4370  5120
315  27  495  93.7  0.73  1.8  0.7  5.5  75  4580  5330
YL/YLKS
560-12		 315  27  495  93.7  0.73  1.8  0.7  6  90  6360  7200
355  30  493  93.9  0.73  1.8  0.7  6  100  6620  7470
400  34  493  94.1  0.73  1.8  0.7  6  110  6860  7730
450  38  493  94.2  0.73  1.8  0.7  6  120  7150  8000
500  42  493  94.5  0.73  1.8  0.7  6  130  7410  8260
560  46  493  94.7  0.74  1.8  0.7  6  140  7680  8530
YL/YLKS
630-12		 560  46  493  94.7  0.74  1.8  0.7  6  150  8540  9540
630  52  495  94.9  0.74  1.8  0.7  6  161  8940  9950
710  58  495  95.1  0.74  1.8  0.7  6  172  9340  10470
800  65  495  95.3  0.74  1.8  0.7  6  183  9750  10760
900  73  495  95.3  0.75  1.8  0.7  6  194  10150  11160
1000  81  495  95.3  0.75  1.8  0.7  6  205  10550  11600
YL/YLKS
710-12		 1000  81  495  95.3  0.75  1.8  0.7  6  320  14840  15870
1120  90  496  95.3  0.75  1.8  0.6  6  370  15640  16680
1250  97  496  95.3  0.78  1.8  0.6  6  420  16450  17600
1400  109  496  95.4  0.78  1.8  0.6  6  460  17250  18400

YLKK Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK355-4 185  22  1487  93.5  0.85  1.8  0.7  6.5  4  2860
200  24  1487  93.7  0.85  1.8  0.7  6.5  5  2920
220  27  1487  93.9  0.85  1.8  0.7  6.5  6  2980
250  30  1487  94.1  0.85  1.8  0.7  6.5  7  3040
280  33  1487  94.3  0.86  1.8  0.7  6.5  8  3090
YLKK400-4 280  33  1487  94.3  0.86  1.8  0.7  6.5  9  3540
315  37  1487  94.5  0.86  1.8  0.7  6.5  10  3630
355  42  1487  94.7  0.86  1.8  0.7  6.5  11  3720
400  47  1487  94.9  0.86  1.8  0.7  6.5  13  3820
450  53  1487  95.1  0.86  1.8  0.7  6.5  15  3910
500  59  1487  95.1  0.86  1.8  0.7  6.5  17  4000
YXLKK450-4 500  59  1487  95.1  0.86  1.8  0.7  6.5  19  4930
560  66  1487  95.3  0.86  1.8  0.7  6.5  21  5060
630  74  1487  95.5  0.86  1.8  0.7  6.5  23  5180
710  83  1487  95.6  0.86  1.8  0.7  6.5  26  5320
800  92  1487  95.8  0.87  1.8  0.7  6.5  30  5450
YLKK500-4 800  92  1487  95.8  0.87  1.8  0.7  6.5  37  6240
900  104  1489  95.9  0.87  1.8  0.7  6.5  41  6570
1000  115  1489  96  0.87  1.8  0.7  6.5  45  6780
1120  129  1489  96  0.87  1.8  0.7  6.5  49  6990
1250  142  1489  96.1  0.88  1.8  0.7  6.5  54  7190
YLKK560-4 1250  142  1489  96.1  0.88  1.8  0.7  6.5  60  8270
1400  159  1490  96.2  0.88  1.8  0.6  6.5  70  8550
1600  182  1490  96.3  0.88  1.8  0.6  6.5  80  8810
1800  204  1490  96.4  0.88  1.8  0.6  6.5  90  9080
YLKK630-4 1800  204  1490  96.4  0.88  1.8  0.6  6.5  109  10810
2000  227  1491  96.4  0.88  1.8  0.6  6.5  120  11210
2240  254  1491  96.5  0.88  1.8  0.6  6.5  131  11620
2500  283  1491  96.6  0.88  1.8  0.6  6.5  142  12030
YLKK710-4 2500  283  1491  96.6  0.88  1.8  0.6  6.5  162  16030
2800  317  1492  96.6  0.88  1.8  0.5  6.5  174  16850
3150  356  1492  96.7  0.88  1.8  0.5  6.5  202  17650
3550  401  1492  96.7  0.88  1.8  0.5  6.5  216  18470
YLKK355-6 185  23  986  93.7  0.82  1.8  0.7  6  7  3090
200  25  986  93.9  0.82  1.8  0.7  6  8  3160
220  27  986  94.1  0.82  1.8  0.7  6  9  3220

YLKK Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK400-6 220  27  986  94.1  0.82  1.8  0.7  6  13  3600
250  31  989  94.3  0.82  1.8  0.7  6  14  3700
280  35  989  94.5  0.82  1.8  0.7  6  15  3790
315  39  989  94.7  0.82  1.8  0.7  6  17  3890
355  43  989  94.9  0.83  1.8  0.7  6  19  3980
YLKK450-6 355  43  989  94.9  0.83  1.8  0.7  6  21  4790
400  49  990  95  0.83  1.8  0.7  6  24  4930
450  55  990  95.2  0.83  1.8  0.7  6  27  5060
500  61  990  95.4  0.83  1.8  0.7  6  30  5180
560  67  990  95.5  0.84  1.8  0.7  6  33  5320
YLKK500-6 560  67  990  95.5  0.84  1.8  0.7  6  38  6180
630  75  992  95.6  0.84  1.8  0.7  6  41  6300
710  85  992  95.8  0.84  1.8  0.7  6  44  6500
800  96  992  95.9  0.84  1.8  0.7  6  48  6710
900  106  992  96  0.85  1.8  0.7  6  52  6920
YLKK560-6 900  106  992  96  0.85  1.8  0.7  6.5  79  8600
1000  118  993  96  0.85  1.8  0.7  6.5  89  8860
1120  132  993  96.1  0.85  1.8  0.7  6.5  99  9120
1250  145  993  96.2  0.86  1.8  0.7  6.5  109  9390
YLKK630-6 1250  145  993  96.2  0.86  1.8  0.7  6.5  126  10750
1400  163  993  96.3  0.86  1.8  0.7  6.5  147  11050
1600  186  993  96.4  0.86  1.8  0.7  6.5  168  11450
1800  209  993  96.4  0.86  1.8  0.7  6.5  189  11870
YLKK710-6 1800  209  993  96.4  0.86  1.8  0.7  6.5  214  15690
2000  232  992  96.5  0.86  1.8  0.6  6.5  228  16490
2240  260  992  96.5  0.86  1.8  0.6  6.5  242  17310
2500  290  992  96.6  0.86  1.8  0.6  6.5  270  18120
2800  324  992  96.7  0.86  1.8  0.6  6.5  305  18940
YLKK400-8 185  24  742  93.5  0.78  1.8  0.8  5.5  15  3580
200  26  742  93.7  0.78  1.8  0.8  5.5  16  3670
220  29  742  93.9  0.78  1.8  0.8  5.5  17  3760
250  32  742  94.1  0.79  1.8  0.8  5.5  18  3850
YLKK450-8 250  32  742  94.1  0.79  1.8  0.8  5.5  25  4530
280  36  739  94.3  0.79  1.8  0.8  5.5  28  4760
315  41  739  94.5  0.79  1.8  0.8  5.5  31  4880
355  46  739  94.7  0.79  1.8  0.8  5.5  33  5010
400  51  739  94.9  0.8  1.8  0.8  5.5  36  5140

YLKK Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK500-8 400  51  739  94.9  0.8  1.8  0.8  5.5  41  6380
450  57  743  95  0.8  1.8  0.8  5.5  44  6510
500  63  743  95.3  0.8  1.8  0.8  5.5  47  6720
560  71  743  95.5  0.8  1.8  0.8  5.5  50  6930
630  77  743  95.6  0.82  1.8  0.8  5.5  54  7140
YLKK560-8 630  77  743  95.6  0.82  1.8  0.8  6  100  9060
710  87  745  95.6  0.82  1.8  0.7  6  110  9190
800  98  745  95.7  0.82  1.8  0.7  6  120  9470
900  108  745  95.8  0.84  1.8  0.7  6  129  9730
YLKK630-8 900  108  745  95.8  0.84  1.8  0.7  6  150  10480
1000  119  745  95.9  0.84  1.8  0.7  6  170  11030
1120  134  745  96  0.84  1.8  0.7  6  190  11430
1250  149  745  96  0.84  1.8  0.7  6  210  11840
1400  167  745  96.1  0.84  1.8  0.7  6  231  12250
YLKK710-8 1400  167  745  96.1  0.84  1.8  0.7  6.5  288  15220
1600  191  743  96.2  0.84  1.8  0.6  6.5  299  16030
1800  212  743  96.2  0.85  1.8  0.6  6.5  318  16850
2000  235  743  96.3  0.85  1.8  0.6  6.5  339  17650
YLKK450-10 185  26  593  92.9  0.75  1.8  0.8  5.5  26  4620
200  28  593  93.1  0.75  1.8  0.8  5.5  28  4750
220  30  593  93.4  0.75  1.8  0.8  5.5  30  4870
250  34  593  93.6  0.75  1.8  0.8  5.5  33  5000
280  38  593  93.9  0.75  1.8  0.8  5.5  36  5130
315  42  593  94.1  0.76  1.8  0.8  5.5  39  5260
YLKK500-10 315  42  593  94.1  0.76  1.8  0.8  5.5  42  5990
355  48  594  94.3  0.76  1.8  0.8  5.5  46  6060
400  54  594  94.5  0.76  1.8  0.8  5.5  50  6260
450  60  594  94.6  0.76  1.8  0.8  5.5  54  6480
500  65  594  94.8  0.78  1.8  0.8  5.5  58  6690
560  73  594  94.9  0.78  1.8  0.8  5.5  62  6890
YLKK560-10 560  73  594  94.9  0.78  1.8  0.8  6  101  8310
630  82  595  95  0.78  1.8  0.7  6  110  8560
710  92  595  95.1  0.78  1.8  0.7  6  119  8820
800  101  595  95.3  0.8  1.8  0.7  6  130  9090
YLKK630-10 800  101  595  95.3  0.8  1.8  0.7  6  180  10490
900  113  594  95.4  0.8  1.8  0.7  6  200  10880
1000  126  594  95.5  0.8  1.8  0.7  6  220  11280
1120  141  594  95.6  0.8  1.8  0.7  6  242  11690
1250  155  594  95.8  0.81  1.8  0.7  6  263  12100

YLKK Series (6kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK710-10 1250  155  594  95.8  0.81  1.8  0.7  6  298  16380
1400  171  596  95.9  0.82  1.8  0.6  6  344  16850
1600  196  596  95.9  0.82  1.8  0.6  6  390  17650
YLKK450-12 185  27  494  92.8  0.7  1.8  0.8  5.5  31  4950
200  30  494  93  0.7  1.8  0.8  5.5  33  5080
220  32  494  93.2  0.72  1.8  0.8  5.5  35  5210
YLKK500-12 220  32  494  93.2  0.72  1.8  0.8  5.5  40  5920
250  36  494  93.5  0.72  1.8  0.8  5.5  43  6070
280  40  494  93.8  0.72  1.8  0.8  5.5  46  6270
315  45  494  94.1  0.72  1.8  0.8  5.5  49  6490
355  49  494  94.3  0.74  1.8  0.8  5.5  53  6700
400  55  494  94.5  0.74  1.8  0.8  5.5  58  6910
YLKK560-12 400  55  494  94.5  0.74  1.8  0.8  6  109  8660
450  62  496  94.6  0.74  1.8  0.7  6  120  8850
500  69  496  94.8  0.74  1.8  0.7  6  131  9110
560  75  496  94.9  0.76  1.8  0.7  6  142  9380
YLKK630-12 560  75  496  94.9  0.76  1.8  0.7  6  184  10480
630  84  496  95  0.76  1.8  0.7  6  203  10820
710  95  496  95.1  0.76  1.8  0.7  6  222  11220
800  106  496  95.3  0.76  1.8  0.7  6  242  11640
900  118  496  95.4  0.77  1.8  0.7  6  268  12040
YLKK710-12 900  118  496  95.4  0.77  1.8  0.7  6  298  15330
1000  131  494  95.5  0.77  1.8  0.6  6  323  16150
1120  143  494  95.5  0.79  1.8  0.6  6  344  16960
1250  159  494  95.6  0.79  1.8  0.6  6  389  17780

YLKK Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK400-4 185  14  1490  93.1  0.84  1.8  0.7  7  6  3590
200  15  1490  93.3  0.84  1.8  0.7  7  7  3680
220  16  1490  93.5  0.85  1.8  0.7  7  8  3770
250  18  1490  93.7  0.85  1.8  0.7  7  9  3860
280  20  1490  93.9  0.85  1.8  0.7  7  10  3950
315  23  1490  94.1  0.85  1.8  0.7  7  11  4050
YLKK450-4 315  23  1490  94.1  0.85  1.8  0.7  7  13  4440
355  25  1492  94.3  0.86  1.8  0.7  7  15  4620
400  28  1492  94.4  0.86  1.8  0.7  7  17  4750
450  32  1492  94.8  0.86  1.8  0.7  7  19  4870
500  35  1492  94.8  0.86  1.8  0.7  7  20  5000
560  40  1492  95  0.86  1.8  0.7  7  22  5130
YLKK500-4 560  40  1492  95  0.86  1.8  0.7  7  36  5990
630  44  1489  95.2  0.86  1.8  0.7  7  39  6190
710  49  1489  95.7  0.87  1.8  0.7  7  42  6410
800  55  1489  95.7  0.87  1.8  0.7  7  45  6620
900  62  1489  95.8  0.88  1.8  0.7  7  48  6830
1000  68  1489  95.9  0.88  1.8  0.7  7  51  7030
YLKK560-4 1000  68  1489  95.9  0.88  1.8  0.7  7  67  7820
1120  77  1493  96  0.88  1.8  0.7  7  70  8090
1250  84  1493  96.1  0.89  1.8  0.7  7  73  8350
1400  94  1493  96.2  0.89  1.8  0.7  7  76  8630
YLKK630-4 1400  94  1493  96.2  0.89  1.8  0.7  7  109  11170
1600  108  1492  96.3  0.89  1.8  0.6  7  120  11440
1800  121  1492  96.4  0.89  1.8  0.6  7  129  11850
2000  134  1492  96.5  0.89  1.8  0.6  7  140  12260
2240  150  1492  96.6  0.89  1.8  0.6  7  151  12670
YLKK710-4 2240  150  1492  96.6  0.89  1.8  0.6  6.5  145  16150
2500  168  1491  96.6  0.89  1.8  0.5  6.5  174  16960
2800  188  1491  96.6  0.89  1.8  0.5  6.5  205  17780
3150  211  1491  96.7  0.89  1.8  0.5  6.5  218  18640
YLKK400-6 185  14  991  93  0.81  1.8  0.7  6  13  3620
200  15  991  93.2  0.81  1.8  0.7  6  15  3710
220  17  991  93.4  0.81  1.8  0.7  6  17  3810

YLKK Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK450-6 220  17  991  93.4  0.81  1.8  0.7  6  20  4380
250  19  992  93.6  0.82  1.8  0.7  6  22  4510
280  21  992  93.8  0.82  1.8  0.7  6  24  4630
315  24  992  94  0.82  1.8  0.7  6  27  4760
355  26  992  94.2  0.83  1.8  0.7  6  40  4880
400  29  992  94.4  0.83  1.8  0.7  6  43  5010
YLKK500-6 400  29  992  94.4  0.83  1.8  0.7  6  46  6040
450  33  994  94.5  0.83  1.8  0.7  6  49  6180
500  37  994  94.9  0.83  1.8  0.7  6  52  6400
560  41  994  95  0.84  1.8  0.7  6  55  6610
630  45  994  95.3  0.84  1.8  0.7  6  59  6810
710  51  994  95.4  0.84  1.8  0.7  6  65  7020
YLKK560-6 710  51  994  95.4  0.84  1.8  0.7  6  72  7850
800  58  992  95.5  0.84  1.8  0.7  6  82  8030
900  64  992  95.7  0.85  1.8  0.7  6  92  8300
1000  71  992  95.8  0.85  1.8  0.7  6  103  8570
1120  79  992  96  0.85  1.8  0.7  6  110  8830
YLKK630-6 1120  79  992  96  0.85  1.8  0.7  6  154  10960
1250  87  993  96.1  0.86  1.8  0.6  6  168  11360
1400  98  993  96.3  0.86  1.8  0.6  6  182  11770
1600  111  993  96.4  0.86  1.8  0.6  6  195  12180
1800  125  993  96.4  0.86  1.8  0.6  6  216  12590
YLKK710-6 1800  125  993  96.4  0.86  1.8  0.6  6.5  252  14990
2000  139  993  96.4  0.86  1.8  0.6  6.5  285  15920
2240  156  993  96.4  0.86  1.8  0.6  6.5  318  16720
2500  174  993  96.4  0.86  1.8  0.6  6.5  343  17540
YLKK450-8 185  15  745  93  0.76  1.8  0.7  6  24  4330
200  16  745  93.2  0.76  1.8  0.7  6  27  4460
220  18  745  93.4  0.76  1.8  0.7  6  30  4590
250  20  745  93.6  0.76  1.8  0.7  6  32  4710
YLKK500-8 250  20  745  93.6  0.76  1.8  0.7  6  39  5940
280  22  745  93.8  0.77  1.8  0.7  6  43  6060
315  25  745  94.2  0.77  1.8  0.7  6  47  6260
355  28  745  94.4  0.77  1.8  0.7  6  51  6480
400  31  745  94.5  0.78  1.8  0.7  6  53  6690
450  35  745  94.6  0.78  1.8  0.7  6  58  6890
500  38  745  95  0.79  1.8  0.7  6  62  7100

YLKK Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK560-8 500  38  745  95  0.79  1.8  0.7  6  70  7860
560  43  745  95.1  0.79  1.8  0.7  6  80  8090
630  46  745  95.5  0.82  1.8  0.7  6  90  8350
710  52  745  95.6  0.82  1.8  0.7  6  100  8630
800  59  745  95.7  0.82  1.8  0.7  6  110  8890
YLKK630-8 800  59  745  95.7  0.82  1.8  0.7  6  123  11470
900  66  745  95.8  0.82  1.8  0.7  6  147  11600
1000  72  745  96  0.83  1.8  0.7  6  161  12000
1120  81  745  96.1  0.83  1.8  0.7  6  176  12410
1250  90  745  96.2  0.83  1.8  0.7  6  191  12820
YLKK710-8 1250  90  745  96.2  0.83  1.8  0.7  6.5  271  15830
1400  101  743  96.2  0.83  1.8  0.6  6.5  295  16630
1600  114  743  96.2  0.84  1.8  0.6  6.5  319  17450
1800  129  743  96.2  0.84  1.8  0.6  6.5  336  18260
YLKK450-10 185  16  593  93  0.73  1.8  0.7  5.5  38  5310
YLKK500-10 185  16  593  93  0.73  1.8  0.7  5.5  46  5790
200  17  593  93.2  0.73  1.8  0.7  5.5  48  5890
220  18  595  93.4  0.74  1.8  0.7  5.5  50  5990
250  21  595  93.6  0.74  1.8  0.7  5.5  54  6190
280  23  595  93.8  0.74  1.8  0.7  5.5  58  6410
315  26  595  94  0.74  1.8  0.7  5.5  62  6620
355  29  595  94.2  0.75  1.8  0.7  5.5  66  6830
YLKK560-10 355  29  595  94.2  0.75  1.8  0.7  6  70  7730
400  33  595  94.3  0.75  1.8  0.7  6  80  8010
450  36  595  94.5  0.77  1.8  0.7  6  91  8270
500  40  595  94.6  0.77  1.8  0.7  6  102  8550
560  44  595  94.7  0.78  1.8  0.7  6  114  8810
630  49  595  94.9  0.78  1.8  0.7  6  126  9080
YLKK630-10 630  49  595  94.9  0.78  1.8  0.7  6  152  10630
710  55  595  95.1  0.78  1.8  0.7  6  168  11140
800  61  595  95.4  0.8  1.8  0.7  6  182  11560
900  68  595  95.6  0.8  1.8  0.7  6  196  11960
1000  75  595  95.6  0.8  1.8  0.7  6  210  12360
1120  84  595  95.7  0.8  1.8  0.7  6  225  12770
YLKK710-10 1120  84  595  95.7  0.8  1.8  0.7  6  285  17190
1250  94  596  95.7  0.8  1.8  0.6  6  336  18010
1400  104  596  95.7  0.81  1.8  0.6  6  389  18810

YLKK Series (10kV) Technical Data (Design Values)

Type Rated Power
(kW)		 Stator Current (A) Speed (r/min) Efficiency
(%)		 Power Factor
(cosφ)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Moment of Inertia J (kg·m²) Weight(kg)
YLKK500-12 185  16  496  92.7  0.71  1.8  0.7  6  53  5060
200  18  496  92.9  0.71  1.8  0.7  6  59  5270
220  19  496  93.1  0.71  1.8  0.7  6  66  5480
250  22  496  93.3  0.71  1.8  0.7  6  72  5690
YLKK560-12 250  22  496  93.3  0.71  1.8  0.7  6  80  7150
280  24  496  93.5  0.72  1.8  0.7  6  90  7550
315  27  496  93.7  0.73  1.8  0.7  6  100  7810
355  30  496  93.9  0.73  1.8  0.7  6  110  8080
400  34  496  94.1  0.73  1.8  0.7  6  120  8340
450  38  496  94.2  0.73  1.8  0.7  6  130  8620
YLKK630-12 450  38  496  94.2  0.73  1.8  0.7  6  160  10630
500  42  496  94.5  0.73  1.8  0.7  6  174  11120
560  46  496  94.7  0.74  1.8  0.7  6  188  11530
630  52  496  94.9  0.74  1.8  0.7  6  201  11940
710  58  496  95.1  0.74  1.8  0.7  6  216  12340
800  65  496  95.3  0.74  1.8  0.7  6  230  12750
YLKK710-12 800  65  496  95.3  0.74  1.8  0.7  6  341  14870
900  71  494  95.3  0.77  1.8  0.6  6  362  15560
1000  79  494  95.3  0.77  1.8  0.6  6  383  16380
1120  88  494  95.3  0.77  1.8  0.6  6  404  17190

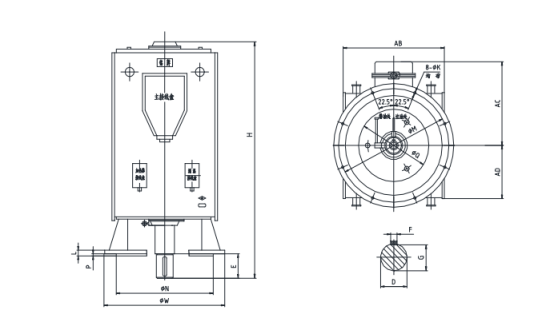

YL Series High-Voltage Motor Installation Dimensions

Frame Size Poles ΦN ΦM ΦW E   ΦD F G K AB AC AD L P H
Basic Dimension Basic Dimension Basic Dimension Basic Dimension Limit deviation Basic Dimension Limit deviation Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension
355  4-6 680  740  900  210  ±0.57 100  +0.035
+0.013		 28  90  24  1060  780  530  40  6  2050
400  4-8 880  940  1000  110  100  1100  800  550  2150
450  4  1170  1240  1320  120  32  109  28  1200  850  600  2300
6-12 250  130  +0.040
+0.015		 119
500  4  1250  1320  1400  130  1500  910  750  50  2500
6-12 140  36  128
560  4  1480  1580  1680  150  138  35  1740  1000  870  2800
6-12 300  ±0.65 160  40  147
630  4  1600  1700  1800  170  157  1800  1200  900  60  10  3000
6-12 180  45  165
710  4-12 1800  1900  2000  350  ±0.70 200  +0.046
+0.017		 45  185  2000  1400  1000  3200

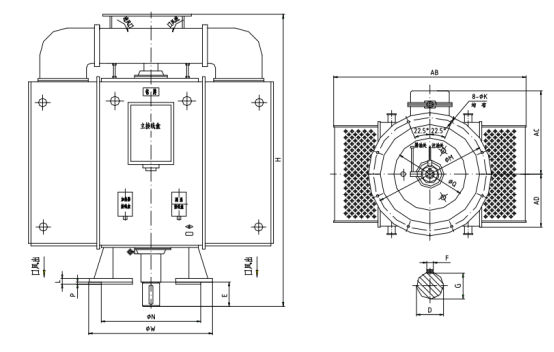

YLKS Series High-Voltage Motor Installation Dimensions

Frame Size Poles ΦN ΦM ΦW E   ΦD F G K AB AC AD L P H
Basic Dimension Basic Dimension Basic Dimension Basic Dimension Limit deviation Basic Dimension Limit deviation Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension
355  4-6 680  740  900  210  ±0.57 100  +0.035
+0.013		 28  90  24  1600  780  530  40  6  2050
400  4-8 880  940  1000  110  100  1800  800  550  2150
450  4  1170  1240  1320  120  32  109  28  1900  850  600  2300
6-12 250  130  +0.040
+0.015		 119
500  4  1250  1320  1400  130  2000  910  750  50  2500
6-12 140  36  128
560  4  1480  1580  1680  150  138  35  2350  1000  870  2800
6-12 300  ±0.65 160  40  147
630  4  1600  1700  1800  170  157  2500  1200  900  60  10  3000
6-12 180  45  165
710  4-12 1800  1900  2000  350  ±0.70 200  +0.046
+0.017		 45  185  2700  1400  1000  3200

YLKK Series High-Voltage Three-Phase Asynchronous Motor Installation Dimensions

Frame Size Poles ΦN ΦM ΦW E   ΦD F G K AB AC AD L P H
Basic Dimension Basic Dimension Basic Dimension Basic Dimension Limit deviation Basic Dimension Limit deviation Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension Basic Dimension
355  4-6 680  740  900  210  ±0.57 100  +0.035
+0.013		 28  90  24  1600  780  530  40  6  2350
400  4-8 880  940  1000  110  100  1800  800  550  2450
450  4  1170  1240  1320  120  32  109  28  1900  850  600  2600
6-12 250  130  +0.040
+0.015		 119
500  4  1250  1320  1400  130  2000  910  750  50  2800
6-12 140  36  128
560  4  1480  1580  1680  150  138  35  2350  1000  870  3100
6-12 300  ±0.65 160  40  147
630  4  1600  1700  1800  170  157  2500  1200  900  60  10  3300
6-12 180  45  165
710  4-12 1800  1900  2000  350  ±0.70 200  +0.046
+0.017		 45  185  2700  1400  1000  3500
Related product recommendations
More Products >
TL Series - Vertical Synchronous Motors
Model :  TL2500-40/3250
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TM Series Synchronous Motors for Grinding Mill Applications
Model :  TMW4800-30G
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TZYW Series - Pressurized (Purged) Brushless Excitation Explosion-Proof Synchronous Motors
Model :  TA/ZYW1000-16/1730
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TAW Series - Increased Safety Brushless Excitation Explosion-Proof Synchronous Motors
Model :  TA/ZYW900-16/1730
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TK Series - Synchronous Motors for Compressor Applications
Model :  TK250-10/990
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
