YX Series - Squirrel-Cage Protected High-Efficiency Asynchronous Motors
Model：
YX355-2
Rated Speed：
Rated Power：
220-400kW
Application Scope：
Power, metallurgy, mining, petrochemical, water conservancy, building materials, municipal, research, etc.
COLLECT
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
Liaoning · Shenyang
Main Products：The company's main products include high-voltage, low-voltage, synchronous, asynchronous, 50 Hz, 60 Hz, standard, and special-environment motors with a center height of 315mm and above, covering 48 series, 176 varieties, and over 2,100 specifications. These include high-power energy-efficient motors, synchronous increased-safety motors, asynchronous increased-safety motors, explosion-proof motors, and small-to-medium-sized steam turbine generators.
Enter the store
︿
﹀
Details Parameters
Details Introduction

Product Structure: Horizontal

Standard Center Height: H355–H1120 mm

Power Range: 200–14,000 kW

Pole Range: 4P–16P

Rated Voltage: 380–13,800 V

Protection Class: IP20, IP23

Cooling Method: IC01

Mounting Type: IM B3

Starting Method: Full-voltage start, reduced-voltage start, variable-frequency start

Operation Mode: Power-frequency operation, variable-frequency operation

Insulation Thermal Class: Class F, H, C

Applicable Industries

Power, metallurgy, mining, petrochemical, water conservancy, building materials, municipal, research, etc.

Suitable Environments

Relatively clean and dust-free areas with minimal moisture or excessive dust.

Advantages & Features

1. Optimized Electromagnetic Design Reduces Stator Copper Loss

1.1 Advanced insulation structure technology improves lamination utilization, while optimized slot design increases conductive cross-sectional area of copper windings.
1.2 Precision coil manufacturing with advanced equipment shortens winding end length, reducing stator impedance.

2. Reduced Rotor Loss

2.1 Die-cast aluminum rotors use high-purity aluminum ingots and advanced casting processes to minimize porosity and cracks, significantly lowering rotor resistance and aluminum loss.
2.2 Copper-bar rotors employ medium-frequency silver-copper brazing for end-ring welding, ensuring robust joints and reduced contact resistance for optimal motor performance.

3. Reduced Iron Loss

3.1 Finite element analysis (FEA) optimizes magnetic load distribution for peak efficiency.
3.2 High-grade, low-loss cold-rolled silicon steel sheets minimize magnetic losses.
3.3 High-precision punching reduces burrs in laminations; advanced stacking techniques control eddy current losses.

4. Lower Mechanical Loss

4.1 Hybrid roller/ball bearings handle radial and axial loads efficiently, while optimized lubrication reduces friction.
4.2 Computational fluid dynamics (CFD) and thermal analysis refine cooling fan design, maximizing airflow/pressure ratio to cut mechanical losses.

5. Reduced Stray Loss

5.1 Advanced stator wiring schemes suppress high-order harmonics in synthetic magnetic fields, eliminating associated losses.
5.2 Special rotor surface treatment further minimizes stray losses.

6. Insulation System

The motor series features a comprehensively upgraded insulation system, excelling in voltage/temperature resistance, flexural strength, breakdown voltage, and aging tests. Mica tape insulation, processed via CNC winding/taping machines and VPI treatment, ensures reliability, mechanical robustness, and moisture resistance.

YX & YXKS Series (6kV) Asynchronous Motor Technical Data (Design Values)

Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS355-2 220  26.2  3000  94.0  0.86  0.6  7.0  1.8  2080  2320
250  29.7  3000  94.2  0.86  0.6  7.0  1.8  2120  2360
280  33.2  3000  94.4  0.86  0.6  7.0  1.8  2190  2440
315  37.3  3000  94.6  0.86  0.6  7.0  1.8  2230  2480
355  42.0  3000  94.8  0.86  0.6  7.0  1.8  2320  2570
400  47.1  3000  95.2  0.86  0.6  7.0  1.8  2330  2580
YX/YXKS400-2 450  52.8  3000  95.4  0.86  0.6  7.0  1.8  2890  3180
500  57.9  3000  95.6  0.87  0.6  7.0  1.8  2970  3260
560  64.8  3000  95.7  0.87  0.6  7.0  1.8  3080  3370
630  72.8  3000  95.8  0.87  0.6  7.0  1.8  3190  3480
YX/YXKS450-2 710  81.9  3000  95.9  0.87  0.6  7.0  1.8  3710  4360
800  92.1  3000  96.1  0.87  0.6  7.0  1.8  3870  4530
900  103.5  3000  96.2  0.87  0.6  7.0  1.8  4020  4690
1000  113.6  3000  96.3  0.88  0.6  7.0  1.8  4190  4860
YX/YXKS500-2 1120  127.1  3000  96.4  0.88  0.6  7.0  1.8  4330  5010
1250  141.7  3000  96.5  0.88  0.6  7.0  1.8  4430  5150
1400  158.5  3000  96.6  0.88  0.6  7.0  1.8  4740  5460
1600  181.0  3000  96.7  0.88  0.6  7.0  1.8  5050  5770
YX/YXKS560-2 1800  203.6  3000  96.7  0.88  0.6  7.0  1.8  8240  9020
2000  226.0  3000  96.8  0.88  0.6  7.0  1.8  8500  9270
2240  252.8  3000  96.9  0.88  0.6  7.0  1.8  8760  9530
YX/YXKS630-2 2500  279.0  3000  96.9  0.89  0.6  7.0  1.8  9530  10360
2800  312.2  3000  97.0  0.89  0.6  7.0  1.8  9940  10770
3150  351.2  3000  97.0  0.89  0.6  7.0  1.8  1036  11180
YX/YXKS710-2 3550  391.0  3000  97.1  0.90  0.5  7.0  1.8  1329  14220
4000  440.0  3000  97.2  0.90  0.5  7.0  1.8  1381  14840
4500  494.5  3000  97.3  0.90  0.5  7.0  1.8  1442  15450
YX/YXKS355-4 185  22.6  1500  94.0  0.84  0.8  6.5  1.8  2010  2430
200  24.4  1500  94.1  0.84  0.8  6.5  1.8  2040  2460
220  26.5  1500  94.2  0.85  0.8  6.5  1.8  2080  2490
250  30.0  1500  94.4  0.85  0.8  6.5  1.8  2110  2520
280  33.2  1500  94.6  0.86  0.8  6.5  1.8  2160  2570
315  37.2  1500  94.8  0.86  0.8  6.5  1.8  2200  2610
YX/YXKS400-4 355  41.9  1500  95.0  0.86  0.8  6.5  1.8  2700  3170
400  47.1  1500  95.1  0.86  0.8  6.5  1.8  2790  3250
450  52.3  1500  95.3  0.87  0.8  6.5  1.8  2890  3350
500  58.0  1500  95.4  0.87  0.8  6.5  1.8  2980  3450
560  64.8  1500  95.6  0.87  0.8  6.5  1.8  3110  3570
YX/YXKS450-4 630  72.8  1500  95.8  0.87  0.8  6.5  1.8  3260  4080
710  81.9  1500  96.0  0.87  0.8  6.5  1.8  3400  4230
800  92.2  1500  96.0  0.87  0.8  6.5  1.8  3550  4370
900  103.6  1500  96.1  0.87  0.8  6.5  1.8  3690  4520



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS500-4 1000  115.0  1500  96.2  0.87  0.7  6.5  1.8  4540  5470
1120  127.2  1500  96.3  0.88  0.7  6.5  1.8  4640  5580
1250  141.8  1500  96.4  0.88  0.7  6.5  1.8  4740  5680
1400  158.9  1500  96.4  0.88  0.7  6.5  1.8  4950  5890
YX/YXKS560-4 1600  179.3  1500  96.5  0.89  0.6  6.5  1.8  6420  7370
1800  201.5  1500  96.6  0.89  0.6  6.5  1.8  6930  7870
2000  223.7  1500  96.7  0.89  0.6  6.5  1.8  7370  8350
YX/YXKS630-4 2240  250.2  1500  96.8  0.89  0.6  6.5  1.8  9530  10360
2500  279.0  1500  96.9  0.89  0.6  6.5  1.8  9940  10970
2800  312.5  1500  96.9  0.89  0.6  6.5  1.8  10770  11750
3150  359.2  1500  97.0  0.87  0.5  6.5  1.8  11330  12730
YX/YXKS710-4 3550  404.8  1500  97.0  0.87  0.5  6.5  1.8  13810  14170
4000  455.7  1500  97.1  0.87  0.5  6.5  1.8  14320  14630
4500  512.6  1500  97.1  0.87  0.5  6.5  1.8  14940  15250
5000  562.5  1500  97.2  0.88  0.5  6.5  1.8  15660  16480
YX/YXKS800-4 5600  630.0  1500  97.2  0.88  0.5  6.5  1.8  19570  20400
6300  708.1  1500  97.3  0.88  0.5  6.5  1.8  21330  22150
7100  798.0  1500  97.3  0.88  0.5  6.5  1.8  22870  23690
YX/YXKS900-4 8000  898.2  1500  97.4  0.88  0.5  6.5  1.8  28840  29670
9000  1009.4  1500  97.5  0.88  0.5  6.5  1.8  29570  30390
10000  1107.8  1500  97.6  0.89  0.5  6.5  1.8  30900  31930
YX/YXKS1000-4 11200  1239.5  1500  97.7  0.89  0.5  6.5  1.8  39350  40380
12500  1383.4  1500  97.7  0.89  0.5  6.5  1.8  40690  41720
14000  1547.8  1500  97.8  0.89  0.5  6.5  1.8  42230  43260
16000  1767.1  1500  97.9  0.89  0.5  6.5  1.8  43720  44780
18000  1985.9  1500  98.0  0.89  0.5  6.5  1.8  45250  46350
YX/YXKS1120-4 20000  2206.6  1500  98.0  0.89  0.5  6.5  1.8  54750  56700
22400  2443.9  1500  98.0  0.90  0.5  6.5  1.8  56700  58700
25000  2727.6  1500  98.0  0.90  0.5  6.5  1.8  58750  61000
YX/YXKS355-6 185  23.4  1000  94.2  0.81  0.8  6.0  1.8  2130  2540
200  25.2  1000  94.3  0.81  0.8  6.0  1.8  2170  2580
220  27.4  1000  94.5  0.82  0.8  6.0  1.8  2210  2620
250  31.0  1000  94.7  0.82  0.8  6.0  1.8  2240  2650
YX/YXKS400-6 280  34.3  1000  94.8  0.83  0.8  6.0  1.8  2670  3140
315  38.5  1000  95.0  0.83  0.8  6.0  1.8  2780  3240
355  43.3  1000  95.1  0.83  0.8  6.0  1.8  2860  3320
400  48.8  1000  95.1  0.83  0.8  6.0  1.8  3070  3540
YX/YXKS450-6 450  54.1  1000  95.4  0.84  0.8  6.0  1.8  3210  4030
500  59.3  1000  95.6  0.85  0.8  6.0  1.8  3340  4170
560  66.3  1000  95.7  0.85  0.8  6.0  1.8  3480  4300
630  74.5  1000  95.8  0.85  0.8  6.0  1.8  3600  4420



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS500-6 710  83.8  1000  96.0  0.85  0.7  6.0  1.8  4230  5170
800  94.4  1000  96.0  0.85  0.7  6.0  1.8  4330  5270
900  106.1  1000  96.1  0.85  0.7  6.0  1.8  4640  5580
1000  117.7  1000  96.2  0.85  0.7  6.0  1.8  4850  5780
YX/YXKS560-6 1120  130.2  1000  96.3  0.86  0.7  6.5  1.8  6380  7210
1250  145.1  1000  96.4  0.86  0.7  6.5  1.8  6610  7520
1400  162.6  1000  96.4  0.86  0.7  6.5  1.8  6880  7730
YX/YXKS630-6 1600  185.6  1000  96.5  0.86  0.7  6.5  1.8  9580  10610
1800  208.5  1000  96.6  0.86  0.7  6.5  1.8  10020  11050
2000  231.5  1000  96.7  0.86  0.7  6.5  1.8  10560  11490
2240  259.2  1000  96.7  0.86  0.6  6.5  1.8  11330  12260
YX/YXKS710-6 2500  289.0  1000  96.8  0.86  0.6  6.5  1.8  13290  13910
2800  323.4  1000  96.9  0.86  0.6  6.5  1.8  13810  14270
3150  363.8  1000  96.9  0.86  0.6  6.5  1.8  14420  14940
3550  410.0  1000  96.9  0.86  0.6  6.5  1.8  15150  15660
4000  461.5  1000  97.0  0.86  0.6  6.5  1.8  15970  16480
YX/YXKS800-6 4500  519.1  1000  97.0  0.86  0.6  6.5  1.8  19270  20090
5000  576.2  1000  97.1  0.86  0.6  6.5  1.8  19780  20600
5600  637.9  1000  97.1  0.87  0.6  6.5  1.8  20810  21630
YX/YXKS900-6 6300  716.9  1000  97.2  0.87  0.6  6.5  1.8  26580  27400
7100  807.1  1000  97.3  0.87  0.6  6.5  1.8  27200  28020
8000  909.5  1000  97.3  0.87  0.6  6.5  1.8  28640  29360
YX/YXKS1000-6 9000  1022.1  1000  97.4  0.87  0.6  6.5  1.8  37910  38940
10000  1134.5  1000  97.5  0.87  0.6  6.5  1.8  38730  39760
11200  1254.9  1000  97.6  0.88  0.6  6.5  1.8  40670  41750
12500  1399.1  1000  97.7  0.88  0.6  6.5  1.8  42700  43840
YX/YXKS1120-6 14000  1567.0  1000  97.7  0.88  0.6  6.5  1.8  57650  59180
16000  1789.0  1000  97.8  0.88  0.6  6.5  1.8  59380  60960
18000  2010.6  1000  97.9  0.88  0.6  6.5  1.8  61450  63090
20000  2231.7  1000  98.0  0.88  0.6  6.5  1.8  63910  65610
YX/YXKS400-8 185  24.7  750  93.7  0.77  0.8  5.5  1.8  2560  3020
200  26.3  750  93.9  0.78  0.8  5.5  1.8  2650  3120
220  28.9  750  94.0  0.78  0.8  5.5  1.8  2730  3200
250  32.4  750  94.2  0.79  0.8  5.5  1.8  2850  3310
280  36.2  750  94.3  0.79  0.8  5.5  1.8  2980  3450
YX/YXKS450-8 315  40.1  750  94.5  0.80  0.8  5.5  1.8  3240  4060
355  45.1  750  94.7  0.80  0.8  5.5  1.8  3390  4220
400  50.7  750  94.9  0.80  0.8  5.5  1.8  3450  4270
450  56.3  750  95.0  0.81  0.8  5.5  1.8  3580  4400



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS500-8 500  62.3  750  95.4  0.81  0.8  5.5  1.8  4120  5060
560  68.9  750  95.5  0.82  0.8  5.5  1.8  4280  5220
630  77.4  750  95.6  0.82  0.8  5.5  1.8  4490  5420
710  87.2  750  95.6  0.82  0.8  5.5  1.8  4640  5580
YX/YXKS560-8 800  95.8  750  95.7  0.84  0.7  6.0  1.8  6320  7320
900  107.7  750  95.8  0.84  0.7  6.0  1.8  6520  7470
1000  119.5  750  95.9  0.84  0.7  6.0  1.8  6670  7550
1120  133.7  750  96.0  0.84  0.7  6.0  1.8  7000  7800
YX/YXKS630-8 1250  149.2  750  96.0  0.84  0.7  6.0  1.8  10510  11540
1400  166.9  750  96.1  0.84  0.7  6.0  1.8  10890  11920
1600  190.6  750  96.2  0.84  0.7  6.0  1.8  11250  12280
1800  214.4  750  96.2  0.84  0.6  6.5  1.8  11850  12670
YX/YXKS710-8 2000  238.0  750  96.3  0.84  0.6  6.5  1.8  13500  14000
2240  263.1  750  96.4  0.85  0.6  6.5  1.8  14000  14550
2500  293.3  750  96.5  0.85  0.6  6.5  1.8  14650  15450
2800  328.2  750  96.6  0.85  0.6  6.5  1.8  15450  16100
YX/YXKS800-8 3150  369.2  750  96.6  0.85  0.6  6.5  1.8  17950  18750
3550  415.7  750  96.7  0.85  0.6  6.5  1.8  18750  19600
4000  462.4  750  96.8  0.86  0.6  6.5  1.8  19500  20500
YX/YXKS900-8 4500  519.7  750  96.9  0.86  0.6  6.5  1.8  25900  26750
5000  577.4  750  96.9  0.86  0.6  6.5  1.8  26750  27800
5600  646.7  750  96.9  0.86  0.6  6.5  1.8  27800  28850
YX/YXKS1000-8 6300  726.8  750  97.0  0.86  0.6  6.5  1.8  31750  32750
7100  818.2  750  97.1  0.86  0.6  6.5  1.8  32450  33480
8000  921.0  750  97.2  0.86  0.6  6.5  1.8  33800  34500
9000  1023.1  750  97.3  0.87  0.6  6.5  1.8  35250  35900
10000  1136.8  750  97.3  0.87  0.6  6.5  1.8  36500  37500
YX/YXKS1120-8 11200  1271.9  750  97.4  0.87  0.6  6.5  1.8  47650  48520
12500  1418.1  750  97.5  0.87  0.6  6.5  1.8  49560  50460
14000  1586.6  750  97.6  0.87  0.6  6.5  1.8  51540  52480
16000  1811.4  750  97.7  0.87  0.6  6.5  1.8  53600  54580
YX/YXKS400-10 185  25.2  600  94.2  0.75  0.8  5.5  1.8  2850  3310
200  27.1  600  93.5  0.76  0.8  5.5  1.8  2980  3450
YX/YXKS450-10 220  29.5  600  93.5  0.77  0.8  5.5  1.8  3160  3980
250  33  600  93.7  0.78  0.8  5.5  1.8  3240  4060
280  36.9  600  93.8  0.78  0.8  5.5  1.8  3370  4200
315  40.9  600  94.0  0.79  0.8  5.5  1.8  3430  4260
355  46  600  94.2  0.79  0.8  5.5  1.8  3560  4380
YX/YXKS500-10 400  50.9  600  94.6  0.80  0.8  5.5  1.8  4120  5060
450  57.3  600  94.6  0.80  0.8  5.5  1.8  4280  5220
500  63.5  600  94.8  0.80  0.8  5.5  1.8  4430  5370
560  71  600  94.9  0.80  0.8  5.5  1.8  4590  5480
630  79.8  600  95.0  0.80  0.8  5.5  1.8  4790  5670



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS560-10 710  87.7  600  95.1  0.82  0.7  6.0  1.8  6350  7320
800  98.6  600  95.3  0.82  0.7  6.0  1.8  6560  7440
900  110.8  600  95.4  0.82  0.7  6.0  1.8  6770  7740
YX/YXKS630-10 1000  122.9  600  95.5  0.82  0.7  6.0  1.8  9910  10940
1120  137.5  600  95.6  0.82  0.7  6.0  1.8  10510  11540
1250  153.2  600  95.8  0.82  0.7  6.0  1.8  10890  11920
1400  171.4  600  95.9  0.82  0.7  6.0  1.8  11260  12290
1600  195.8  600  95.9  0.82  0.6  6.0  1.8  11850  12880
YX/YXKS710-10 1800  217.4  600  96.0  0.83  0.6  6.0  1.8  13390  13910
2000  241.3  600  96.1  0.83  0.6  6.0  1.8  13910  14420
2240  270  600  96.2  0.83  0.6  6.0  1.8  14630  15450
YX/YXKS800-10 2500  301  600  96.3  0.83  0.6  6.0  1.8  17300  18100
2800  336.8  600  96.4  0.83  0.6  6.0  1.8  17820  18650
3150  374.4  600  96.4  0.84  0.6  6.0  1.8  18540  19270
YX/YXKS900-10 3550  421.5  600  96.5  0.84  0.6  6.0  1.8  25450  26270
4000  474.4  600  96.6  0.84  0.6  6.0  1.8  26170  26990
4500  533.7  600  96.6  0.84  0.6  6.0  1.8  26990  27810
5000  592.4  600  96.7  0.84  0.6  6.0  1.8  27810  28840
YX/YXKS1000-10 5600  663.5  600  96.7  0.84  0.6  6.0  1.8  31520  32550
6300  745.6  600  96.8  0.84  0.6  6.0  1.8  32350  33380
7100  840.3  600  96.8  0.84  0.6  6.0  1.8  33170  34200
8000  945.8  600  96.9  0.84  0.6  6.0  1.8  34020  35070
YX/YXKS450-12 185  26.7  500  92.8  0.72  0.8  5.5  1.8  3270  4090
200  28.8  500  93.0  0.72  0.8  5.5  1.8  3360  4190
220  31.2  500  93.2  0.73  0.8  5.5  1.8  3450  4270
250  35.3  500  93.5  0.73  0.8  5.5  1.8  3520  4340
YX/YXKS500-12 280  38.9  500  93.8  0.74  0.8  5.5  1.8  4120  5050
315  43  500  94.0  0.75  0.8  5.5  1.8  4230  5150
355  48.4  500  94.3  0.75  0.8  5.5  1.8  4380  5310
400  54.3  500  94.6  0.75  0.8  5.5  1.8  4540  5460
450  61.1  500  94.6  0.75  0.8  5.5  1.8  4690  5620
YX/YXKS560-12 500  64.2  500  94.9  0.79  0.6  6.0  1.8  6350  7280
560  71.9  500  95  0.79  0.6  6.0  1.8  6560  7530
630  80.7  500  95.1  0.79  0.6  6.0  1.8  6770  7660
710  91  500  95.1  0.79  0.6  6.0  1.8  7060  8090
YX/YXKS630-12 800  102.3  500  95.3  0.79  0.6  6.0  1.8  10360  11390
900  115  500  95.4  0.79  0.6  6.0  1.8  10770  12830
1000  127.6  500  95.5  0.79  0.6  6.0  1.8  11150  13090
1120  142.9  500  95.5  0.79  0.6  6.0  1.8  11540  13500



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS710-12 1250  159.3  500  95.6  0.79  0.6  6.0  1.8  12980  13500
1400  178.2  500  95.7  0.79  0.6  6.0  1.8  13390  14010
1600  201.2  500  95.7  0.80  0.6  6.0  1.8  14120  14940
1800  226.1  500  95.8  0.80  0.6  6.0  1.8  14940  15660
YX/YXKS800-12 2000  250.9  500  95.9  0.80  0.6  6.0  1.8  17930  18750
2240  280.7  500  96  0.80  0.6  6.0  1.8  18540  19370
2500  309.1  500  96.1  0.81  0.6  6.0  1.8  19570  20600
YX/YXKS900-12 2800  345.8  500  96.2  0.81  0.6  6.0  1.8  25140  25960
3150  388.6  500  96.3  0.81  0.6  6.0  1.8  25960  26780
3550  437.5  500  96.4  0.81  0.6  6.0  1.8  26780  27810
YX/YXKS1000-12 4000  493  500  96.4  0.81  0.6  6.0  1.8  31520  32550
4500  554.6  500  96.4  0.81  0.6  6.0  1.8  32450  33480
5000  615.6  500  96.5  0.81  0.6  6.0  1.8  33070  34100
5600  689.5  500  96.5  0.81  0.6  6.0  1.8  34060  35120
YX/YXKS710-16 800  111.5  375  94.6  0.73  0.6  6.0  1.8  12360  12880
900  125.3  375  94.7  0.73  0.6  6.0  1.8  12670  13190
1000  137.2  375  94.8  0.74  0.6  6.0  1.8  13090  17000
1120  153.5  375  94.9  0.74  0.6  6.0  1.8  13600  17510
YX/YXKS800-16 1250  171.2  375  95  0.74  0.6  6.0  1.8  17210  18030
1400  191.5  375  95.1  0.74  0.6  6.0  1.8  17620  18440
1600  215.9  375  95.1  0.75  0.6  6.0  1.8  18240  19060
YX/YXKS900-16 1800  242.6  375  95.2  0.75  0.6  6.0  1.8  20910  21630
2000  269.3  375  95.3  0.75  0.6  6.0  1.8  21630  22460
2240  301.3  375  95.4  0.75  0.6  6.0  1.8  22560  23180
2500  335.9  375  95.5  0.75  0.6  6.0  1.8  23590  24420
YX/YXKS1000-16 2800  375.8  375  95.6  0.75  0.6  6.0  1.8  26780  27810
3150  417.2  375  95.6  0.76  0.6  6.0  1.8  27590  28650
3550  469.7  375  95.7  0.76  0.6  6.0  1.8  28420  29510
4000  528.2  375  95.9  0.76  0.6  6.0  1.8  29270  30390

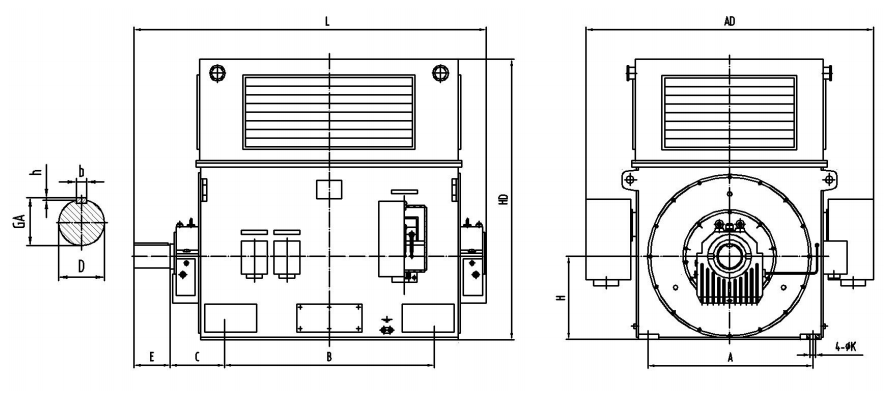

YX High-Voltage Three-Phase Asynchronous Motor (6kV) Outline & Installation Dimensions

Frame Size Poles  Mounting Dimensions Overall Dimensions
A B C D E F GA H K HD L
355  4-6 630  900  315  100  210  28  90  355  28  1170  1890
400  4～8 710  1000  335  110  210  28  100  400  35  1330  1980
450  4  800  1120  335  120  210  32  109  450  35  1475  2180
6～12 800  1120  335  130  250  32  119  450  35  1475  2180
500  4  900  1250  475  130  250  32  119  500  42  1655  2550
6～12 900  1250  475  140  250  36  128  500  42  1655  2550
560  4  1000  1400  500  150  250  36  138  560  42  1850  2900
6～12 1000  1400  500  160  300  40  147  560  42  1850  2900
630  4  1120  1600  530  170  300  40  157  630  48  2050  3100
6～12 1120  1600  530  180  300  45  165  630  48  2050  3100
710  4  1400  1800  530  200  350  45  210  710  56  2600  3200
6～16 1400  1800  530  200  350  45  210  710  56  2600  3200
800  4  1600  2000  530  200  350  50  231  800  56  2700  3350
6～16 1600  2000  530  200  350  50  231  800  56  2700  3350
900  4  1800  2240  600  250  410  56  262  900  66  3400  3850
6～16 1800  2240  600  250  410  56  262  900  66  3400  3850
1000  4  2000  2500  600  280  470  63  292  1000  66  3550  4200
6～16 2000  2500  600  280  470  63  292  1000  66  3550  4200
1120  4  2240  2800  630  320  470  70  334  1120  74  4250  4500
6～16 2240  2800  630  320  470  70  334  1120  74  4250  4500

Note: Due to continuous technical improvements and updates to domestic/international standards, dimensions and technical parameters in this document are subject to change without prior notice. For orders, the final dimensions shall be based on the mutually confirmed outline drawings.

YX & YXKS Series (10kV) Asynchronous Motor Technical Data (Design Values)

Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS450-2 220  15.7  3000  94.0  0.86  0.6  7.0  1.8  3030  3650
250  17.8  3000  94.2  0.86  0.6  7.0  1.8  3040  3660
280  19.9  3000  94.6  0.86  0.6  7.0  1.8  3090  3710
315  22.1  3000  94.8  0.87  0.6  7.0  1.8  3200  3810
355  24.8  3000  95.0  0.87  0.6  7.0  1.8  3260  3880
400  27.9  3000  95.2  0.87  0.6  7.0  1.8  3350  3970
450  31.3  3000  95.4  0.87  0.6  7.0  1.8  3390  4010
500  34.7  3000  95.5  0.87  0.6  7.0  1.8  3480  4090
560  38.9  3000  95.6  0.87  0.6  7.0  1.8  3710  4330
630  43.7  3000  95.6  0.87  0.6  7.0  1.8  3880  4500
YX/YXKS500-2 710  48.7  3000  95.7  0.88  0.6  7.0  1.8  4280  4960
800  54.8  3000  95.8  0.88  0.6  7.0  1.8  4380  5060
900  61.6  3000  95.9  0.88  0.6  7.0  1.8  4640  5320
1000  68.3  3000  96.0  0.88  0.6  7.0  1.8  4740  5420
1120  76.5  3000  96.1  0.88  0.6  7.0  1.8  4850  6550
YX/YXKS560-2 1250  84.2  3000  96.3  0.89  0.6  7.0  1.8  7990  8710
1400  94.2  3000  96.4  0.89  0.6  7.0  1.8  8240  8970
1600  107.7  3000  96.4  0.89  0.6  7.0  1.8  8500  9220
YX/YXKS630-2 1800  119.7  3000  96.5  0.90  0.6  7.0  1.8  9530  10320
2000  132.8  3000  96.6  0.90  0.6  7.0  1.8  9940  10730
2240  148.5  3000  96.8  0.90  0.6  7.0  1.8  10820  11600
YX/YXKS710-2 2500  165.7  3000  96.8  0.90  0.6  7.0  1.8  13390  14730
2800  185.2  3000  97.0  0.90  0.6  7.0  1.8  14220  15560
3150  208.3  3000  97.0  0.90  0.6  7.0  1.8  15040  16380
3550  234.3  3000  97.2  0.90  0.6  7.0  1.8  15870  17210
YX/YXKS800-2 4000  263.7  3000  97.3  0.90  0.6  7.0  1.8  16690  17510
4500  296.7  3000  97.3  0.90  0.6  7.0  1.8  17510  18340
5000  329.3  3000  97.4  0.90  0.6  7.0  1.8  18340  19160
5600  368.8  3000  97.4  0.90  0.6  7.0  1.8  19160  20000
YX/YXKS450-4 220  16.1  1500  93.8  0.84  0.7  7.0  1.8  2630  3470
250  18.3  1500  94.0  0.84  0.7  7.0  1.8  2730  3570
280  20.2  1500  94.2  0.85  0.7  7.0  1.8  2800  3640
315  22.7  1500  94.4  0.85  0.7  7.0  1.8  2880  3720
355  25.2  1500  94.6  0.86  0.7  7.0  1.8  2940  3780
400  28.4  1500  94.7  0.86  0.7  7.0  1.8  3010  3850
450  31.8  1500  95.1  0.86  0.7  7.0  1.8  3280  4120
500  35.3  1500  95.1  0.86  0.7  7.0  1.8  3420  4260
560  39.5  1500  95.3  0.86  0.7  7.0  1.8  3490  4330
630  44.3  1500  95.5  0.86  0.7  7.0  1.8  3570  4410
YX/YXKS500-4 710  49.1  1500  96.0  0.87  0.7  7.0  1.8  4690  5680
800  55.3  1500  96.0  0.87  0.7  7.0  1.8  4740  5730
900  61.4  1500  96.1  0.88  0.7  7.0  1.8  4900  5890
1000  68.2  1500  96.2  0.88  0.7  7.0  1.8  5000  5990
1120  76.3  1500  96.3  0.88  0.7  7.0  1.8  5310  6300



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS560-4 1250  84.1  1500  96.4  0.89  0.7  7.0  1.8  6420  7470
1400  94.1  1500  96.5  0.89  0.7  7.0  1.8  6930  7980
1600  107.4  1500  96.6  0.89  0.7  7.0  1.8  7370  8420
1800  120.8  1500  96.7  0.89  0.6  7.0  1.8  9530  10680
YX/YXKS630-4 2000  134.0  1500  96.8  0.89  0.6  7.0  1.8  10000  11140
2240  150.0  1500  96.9  0.89  0.6  7.0  1.8  10920  12070
2500  173.2  1500  96.9  0.86  0.5  6.5  1.8  11850  12730
2800  194.0  1500  96.9  0.86  0.5  6.5  1.8  12780  13140
YX/YXKS710-4 3150  218.2  1500  96.9  0.86  0.5  6.5  1.8  14320  15660
3550  246.0  1500  96.9  0.86  0.5  6.5  1.8  14940  16280
4000  273.9  1500  96.9  0.87  0.5  6.5  1.8  18240  19060
4500  308.2  1500  96.9  0.87  0.5  6.5  1.8  19270  20090
YX/YXKS800-4 5000  342.1  1500  97.0  0.87  0.5  6.5  1.8  20300  21120
5600  383.1  1500  97.0  0.87  0.5  6.5  1.8  21330  22150
6300  430.6  1500  97.1  0.87  0.5  6.5  1.8  28020  28840
YX/YXKS900-4 7100  484.8  1500  97.2  0.87  0.5  6.5  1.8  28840  29670
8000  545.6  1500  97.3  0.87  0.5  6.5  1.8  29570  30390
9000  613.9  1500  97.3  0.87  0.5  6.5  1.8  38420  39450
YX/YXKS1000-4 10000  681.4  1500  97.4  0.87  0.5  6.5  1.8  39660  40690
11200  753.7  1500  97.5  0.88  0.5  6.5  1.8  40850  41910
12500  840.3  1500  97.6  0.88  0.5  6.5  1.8  42070  43170
14000  940.2  1500  97.7  0.88  0.5  6.5  1.8  43340  44460
YX/YXKS1120-4 16000  1074.5  1500  97.7  0.88  0.5  6.5  1.8  54170  55580
18000  1207.5  1500  97.8  0.88  0.5  6.5  1.8  55800  57240
20000  1340.3  1500  97.9  0.88  0.5  6.5  1.8  57470  58960
22400  1499.7  1500  98.0  0.88  0.5  6.5  1.8  59190  60730
YX/YXKS450-6 220  16.8  1000  93.6  0.81  0.7  6.0  1.8  2790  3610
250  19.0  1000  93.8  0.81  0.7  6.0  1.8  2940  3780
280  21.0  1000  94.0  0.82  0.7  6.0  1.8  3040  3880
315  23.5  1000  94.2  0.82  0.7  6.0  1.8  3170  4010
355  26.2  1000  94.4  0.83  0.7  6.0  1.8  3280  4110
400  29.4  1000  94.6  0.83  0.7  6.0  1.8  3400  4240
450  33.1  1000  94.7  0.83  0.7  6.0  1.8  3480  4320
YX/YXKS500-6 500  36.6  1000  95.1  0.83  0.7  6.0  1.8  4690  5680
560  40.4  1000  95.2  0.84  0.7  6.0  1.8  4740  5730
630  45.3  1000  95.5  0.84  0.7  6.0  1.8  4940  5930
710  51.0  1000  95.6  0.84  0.7  6.0  1.8  5080  6070
800  57.5  1000  95.7  0.84  0.7  6.0  1.8  5210  6200
900  63.7  1000  95.9  0.85  0.7  6.0  1.8  6270  7420
1000  70.8  1000  96.0  0.85  0.7  6.0  1.8  6610  7760
1120  79.2  1000  96.0  0.85  0.7  6.0  1.8  6880  8020
1250  87.1  1000  96.3  0.86  0.7  6.0  1.8  7130  8280



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS630-6 1400  97.4  1000  96.5  0.86  0.6  6.0  1.8  9580  10730
1600  111.2  1000  96.6  0.86  0.6  6.0  1.8  10000  11140
1800  125.1  1000  96.6  0.86  0.6  6.0  1.8  10820  11960
2000  139.0  1000  96.6  0.86  0.6  6.0  1.8  11640  12780
2240  155.7  1000  96.6  0.86  0.6  6.0  1.8  12470  13600
YX/YXKS710-6 2500  173.7  1000  96.6  0.86  0.6  6.0  1.8  13810  14120
2800  199.0  1000  96.7  0.84  0.6  6.5  1.8  14220  14540
3150  223.9  1000  96.7  0.84  0.6  6.5  1.8  14650  14980
3550  252.1  1000  96.8  0.84  0.6  6.5  1.8  15090  15420
YX/YXKS800-6 4000  283.7  1000  96.9  0.84  0.6  6.5  1.8  19780  20600
4500  319.2  1000  96.9  0.84  0.6  6.5  1.8  20370  21220
5000  354.7  1000  96.9  0.84  0.6  6.5  1.8  20990  21860
YX/YXKS900-6 5600  388.0  1000  96.9  0.86  0.6  6.5  1.8  29050  29870
6300  436.0  1000  97.0  0.86  0.6  6.5  1.8  29920  30770
7100  490.9  1000  97.1  0.86  0.6  6.5  1.8  30820  31690
YX/YXKS1000-6 8000  552.6  1000  97.2  0.86  0.6  6.5  1.8  38730  39760
9000  621.0  1000  97.3  0.86  0.6  6.5  1.8  39700  40760
10000  690.0  1000  97.3  0.86  0.6  6.5  1.8  40690  41780
11200  754.4  1000  97.4  0.88  0.6  6.5  1.8  41710  42820
YX/YXKS1120-6 12500  841.2  1000  97.5  0.88  0.6  6.5  1.8  52140  53520
14000  941.1  1000  97.6  0.88  0.6  6.5  1.8  53440  54860
16000  1074.5  1000  97.7  0.88  0.6  6.5  1.8  54780  56230
18000  1208.8  1000  97.7  0.88  0.6  6.5  1.8  56150  57640
YX/YXKS450-8 220  17.5  750  93.6  0.77  0.7  6.0  1.8  3020  3860
250  19.8  750  93.8  0.77  0.7  6.0  1.8  3340  4180
280  22.2  750  94.0  0.77  0.7  6.0  1.8  3490  4330
YX/YXKS500-8 315  24.9  750  94.2  0.77  0.7  6.0  1.8  4590  5580
355  28.0  750  94.4  0.77  0.7  6.0  1.8  4720  5710
400  31.0  750  94.5  0.78  0.7  6.0  1.8  4850  5830
450  34.8  750  94.6  0.78  0.7  6.0  1.8  5000  5990
500  38.2  750  95.0  0.79  0.7  6.0  1.8  6140  7130
560  42.7  750  95.1  0.79  0.7  6.0  1.8  6290  7280
YX/YXKS560-8 630  46.2  750  95.5  0.82  0.7  6.0  1.8  6520  7570
710  52.0  750  95.6  0.82  0.7  6.0  1.8  6670  7720
800  58.6  750  95.7  0.82  0.7  6.0  1.8  6820  7870
900  65.9  750  95.8  0.82  0.7  6.0  1.8  6970  8020
YX/YXKS630-8 1000  72.3  750  96.0  0.83  0.7  6.0  1.8  9910  11090
1120  81.0  750  96.1  0.83  0.7  6.0  1.8  10510  11650
1250  90.4  750  96.2  0.83  0.7  6.0  1.8  10890  12040
1400  101.2  750  96.2  0.83  0.6  6.0  1.8  12880  13190
1600  115.6  750  96.2  0.83  0.6  6.0  1.8  13390  13700



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS710-8 1800  126.8  750  96.2  0.85  0.6  6.0  1.8  16690  17410
2000  140.9  750  96.2  0.85  0.6  6.5  1.8  17720  18540
2240  157.7  750  96.2  0.85  0.6  6.5  1.8  18340  19370
2500  175.8  750  96.3  0.85  0.6  6.5  1.8  19160  20190
YX/YXKS800-8 2800  197.3  750  96.4  0.85  0.6  6.5  1.8  25450  25960
3150  222.0  750  96.4  0.85  0.6  6.5  1.8  25960  26780
3550  249.9  750  96.5  0.85  0.6  6.5  1.8  26480  27300
YX/YXKS900-8 4000  278.0  750  96.6  0.86  0.6  6.5  1.8  35540  36570
4500  312.4  750  96.7  0.86  0.6  6.5  1.8  36360  37390
5000  346.8  750  96.8  0.86  0.6  6.5  1.8  37080  38110
YX/YXKS1000-8 5600  388.0  750  96.9  0.86  0.6  6.5  1.8  44500  45740
6300  436.5  750  96.9  0.86  0.6  6.5  1.8  45610  46880
7100  491.4  750  97.0  0.86  0.6  6.5  1.8  46750  48050
8000  553.1  750  97.1  0.86  0.6  6.5  1.8  47920  49250
9000  614.5  750  97.2  0.87  0.6  6.5  1.8  49120  50480
YX/YXKS1120-8 10000  682.1  750  97.3  0.87  0.6  6.5  1.8  61400  63100
11200  763.9  750  97.3  0.87  0.6  6.5  1.8  62930  64680
12500  851.7  750  97.4  0.87  0.6  6.5  1.8  64510  66300
14000  952.9  750  97.5  0.87  0.6  6.5  1.8  66120  67960
YX/YXKS500-10 220  18.3  600  93.7  0.74  0.7  5.5  1.8  4640  5630
250  20.8  600  93.8  0.74  0.7  5.5  1.8  4740  5730
280  23.2  600  94.0  0.74  0.7  5.5  1.8  4870  5860
315  26.1  600  94.1  0.74  0.7  5.5  1.8  4990  5980
355  29.0  600  94.2  0.75  0.7  5.5  1.8  5120  6110
400  32.7  600  94.3  0.75  0.7  5.5  1.8  5250  6240
YX/YXKS560-10 450  35.7  600  94.5  0.77  0.7  6.0  1.8  6350  7400
500  39.6  600  94.6  0.77  0.7  6.0  1.8  6560  7610
560  43.8  600  94.7  0.78  0.7  6.0  1.8  6770  7820
630  49.1  600  94.9  0.78  0.7  6.0  1.8  6990  8040
710  55.3  600  95.1  0.78  0.7  6.0  1.8  7200  8260
YX/YXKS630-10 800  60.5  600  95.4  0.80  0.7  6.0  1.8  9910  11060
900  67.9  600  95.6  0.80  0.7  6.0  1.8  10510  11650
1000  75.5  600  95.6  0.80  0.7  6.0  1.8  10890  12040
1120  84.5  600  95.7  0.80  0.7  6.0  1.8  11260  12420
1250  94.3  600  95.7  0.80  0.6  6.0  1.8  11850  12670
YX/YXKS710-10 1400  105.6  600  95.7  0.80  0.6  6.0  1.8  12980  13290
1600  120.7  600  95.7  0.80  0.6  6.0  1.8  13390  13600
1800  132.3  600  95.8  0.82  0.6  6.0  1.8  13910  14420
2000  146.8  600  95.9  0.82  0.6  6.0  1.8  14420  14940
YX/YXKS800-10 2240  164.3  600  96.0  0.82  0.6  6.0  1.8  17820  18650
2500  183.4  600  96.0  0.82  0.6  6.0  1.8  18360  19210
2800  205.2  600  96.1  0.82  0.6  6.0  1.8  18910  19780
YX/YXKS900-10 3150  227.8  600  96.2  0.83  0.6  6.0  1.8  27300  28020
3550  256.4  600  96.3  0.83  0.6  6.0  1.8  28120  28860
4000  288.6  600  96.4  0.83  0.6  6.0  1.8  28960  29730
YX/YXKS1000-10 4500  324.7  600  96.4  0.83  0.6  6.0  1.8  33990  35020
5000  360.4  600  96.5  0.83  0.6  6.0  1.8  35010  36080



Type Rated Power
(kW)		 Rated Current
(A)		 Synchronous Speed
(r/min)		 Efficiency
(%)		 Power Factor
(cosφ)		 Locked-Rotor Torque / Rated Torque
(Ts/Tn)		 Locked-Rotor Current / Rated Current
(Is/In)		 Maximum Torque / Rated Torque
(Tmax/Tn)		 Weight(kg)
Y YKS
YX/YXKS1000-10 5600  403.3  600  96.6  0.83  0.6  6.0  1.8  36060  37160
6300  453.2  600  96.7  0.83  0.6  6.0  1.8  37150  38270
7100  510.2  600  96.8  0.83  0.6  6.0  1.8  38260  39420
YX/YXKS500-12 220  18.8  500  92.4  0.73  0.7  5.5  1.8  4920  5910
250  21.4  500  92.5  0.73  0.7  5.5  1.8  5030  6020
280  23.9  500  92.7  0.73  0.7  5.5  1.8  5190  6170
YX/YXKS560-12 315  26.8  500  92.9  0.73  0.7  6.0  1.8  6250  7300
355  29.9  500  93.9  0.73  0.7  6.0  1.8  6450  7500
400  33.6  500  94.1  0.73  0.7  6.0  1.8  6650  7700
450  37.8  500  94.2  0.73  0.7  6.0  1.8  6840  7890
500  41.8  500  94.5  0.73  0.7  6.0  1.8  7040  8090
YX/YXKS630-12 560  46.1  500  94.7  0.74  0.7  6.0  1.8  9890  11040
630  51.8  500  94.9  0.74  0.7  6.0  1.8  10360  11500
710  58.3  500  95.1  0.74  0.7  6.0  1.8  10770  11650
800  65.5  500  95.3  0.74  0.7  6.0  1.8  11150  12290
900  70.8  500  95.3  0.77  0.6  6.0  1.8  11640  12000
YX/YXKS710-12 1000  78.7  500  95.3  0.77  0.6  6.0  1.8  12980  13290
1120  88.1  500  95.3  0.77  0.6  6.0  1.8  13390  13600
1250  97.1  500  95.3  0.78  0.6  6.0  1.8  14220  15040
1400  108.6  500  95.4  0.78  0.6  6.0  1.8  14840  15660
1600  122.4  500  95.5  0.79  0.6  6.0  1.8  15450  16280
YX/YXKS800-12 1800  137.6  500  95.6  0.79  0.6  6.0  1.8  19060  19880
2000  152.9  500  95.6  0.79  0.6  6.0  1.8  19680  20600
2240  171.1  500  95.7  0.79  0.6  6.0  1.8  20400  21120
YX/YXKS900-12 2500  188.3  500  95.8  0.80  0.6  6.0  1.8  26270  26990
2800  210.7  500  95.9  0.80  0.6  6.0  1.8  28330  29050
YX/YXKS1000-12 3150  236.8  500  96.0  0.80  0.6  6.0  1.8  32450  33480
3550  266.9  500  96.0  0.80  0.6  6.0  1.8  33070  34100
4000  300.4  500  96.1  0.80  0.6  6.0  1.8  33730  34780
4500  337.6  500  96.2  0.80  0.6  6.0  1.8  34400  35480
5000  374.7  500  96.3  0.80  0.6  6.0  1.8  35090  36180
YX/YXKS710-16 710  59.4  375  94.6  0.73  0.6  6.0  1.8  12980  14010
800  66.9  375  94.6  0.73  0.6  6.0  1.8  13390  14420
900  75.2  375  94.7  0.73  0.6  6.0  1.8  13800  14860
1000  82.3  375  94.8  0.74  0.6  6.0  1.8  14210  15300
YX/YXKS800-16 1120  92.1  375  94.9  0.74  0.6  6.0  1.8  18030  18960
1250  102.7  375  95.0  0.74  0.6  6.0  1.8  18660  19620
1400  114.9  375  95.1  0.74  0.6  6.0  1.8  19310  20310
YX/YXKS900-16 1600  129.5  375  95.1  0.75  0.6  6.0  1.8  20810  21630
1800  145.6  375  95.2  0.75  0.6  6.0  1.8  21540  22390
2000  161.6  375  95.3  0.75  0.6  6.0  1.8  22290  23180
YX/YXKS1000-16 2240  180.8  375  95.4  0.75  0.6  6.0  1.8  28840  29870
2500  201.5  375  95.5  0.75  0.6  6.0  1.8  29850  30920
2800  225.5  375  95.6  0.75  0.6  6.0  1.8  30900  32000
3150  253.7  375  95.6  0.75  0.6  6.0  1.8  31980  33120
3550  285.9  375  95.6  0.75  0.6  6.0  1.8  33100  34280

YX High-Voltage Three-Phase Asynchronous Motor (10kV) Outline & Installation Dimensions


Frame Size Poles Mounting Dimensions Overall Dimensions
A B C D E F GA H K HD L
450  4  800  1120  355  110  210  28  100  450  35  1550  2180
6  800  1120  355  110  210  28  100  450  35  1550  2180
500  4  900  1250  475  120  210  32  109  500  42  1700  2550
6～10 900  1250  475  130  250  32  119  500  42  1700  2550
560  4  1000  1400  500  150  250  36  138  560  42  1850  2900
6～12 1000  1400  500  160  300  40  147  560  42  1850  2900
630  4  1120  1600  530  170  300  40  157  630  48  2050  3100
6～12 1120  1600  530  180  300  45  165  630  48  2050  3100
710  4  1400  1800  530  200  350  45  210  710  56  2600  3200
6～16 1400  1800  530  200  350  45  210  710  56  2600  3200
800  4  1600  2000  530  200  350  50  231  800  56  2700  3350
6～16 1600  2000  530  200  350  50  231  800  56  2700  3350
900  4  1800  2240  600  250  410  56  262  900  66  3400  3850
6～16 1800  2240  600  250  410  56  262  900  66  3400  3850
1000  4  2000  2500  600  280  470  63  292  1000  66  3550  4200
6～16 2000  2500  600  280  470  63  292  1000  66  3550  4200
1120  4  2240  2800  630  320  470  70  334  1120  74  4250  4500
6～16 2240  2800  630  320  470  70  334  1120  74  4250  4500

Note: Due to continuous technical improvements and updates to domestic/international standards, dimensions and technical parameters in this document are subject to change without prior notice. For orders, the final dimensions shall be based on the mutually confirmed outline drawings.

Related product recommendations
More Products >
TL Series - Vertical Synchronous Motors
Model :  TL2500-40/3250
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TM Series Synchronous Motors for Grinding Mill Applications
Model :  TMW4800-30G
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TZYW Series - Pressurized (Purged) Brushless Excitation Explosion-Proof Synchronous Motors
Model :  TA/ZYW1000-16/1730
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TAW Series - Increased Safety Brushless Excitation Explosion-Proof Synchronous Motors
Model :  TA/ZYW900-16/1730
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
TK Series - Synchronous Motors for Compressor Applications
Model :  TK250-10/990
Shenyang Electric Machine Group Electric Machine Manufacture Co., Ltd.
