外形尺寸:6.5*4.8*4.7m    重量：23t

一、圆振动筛用途及特点

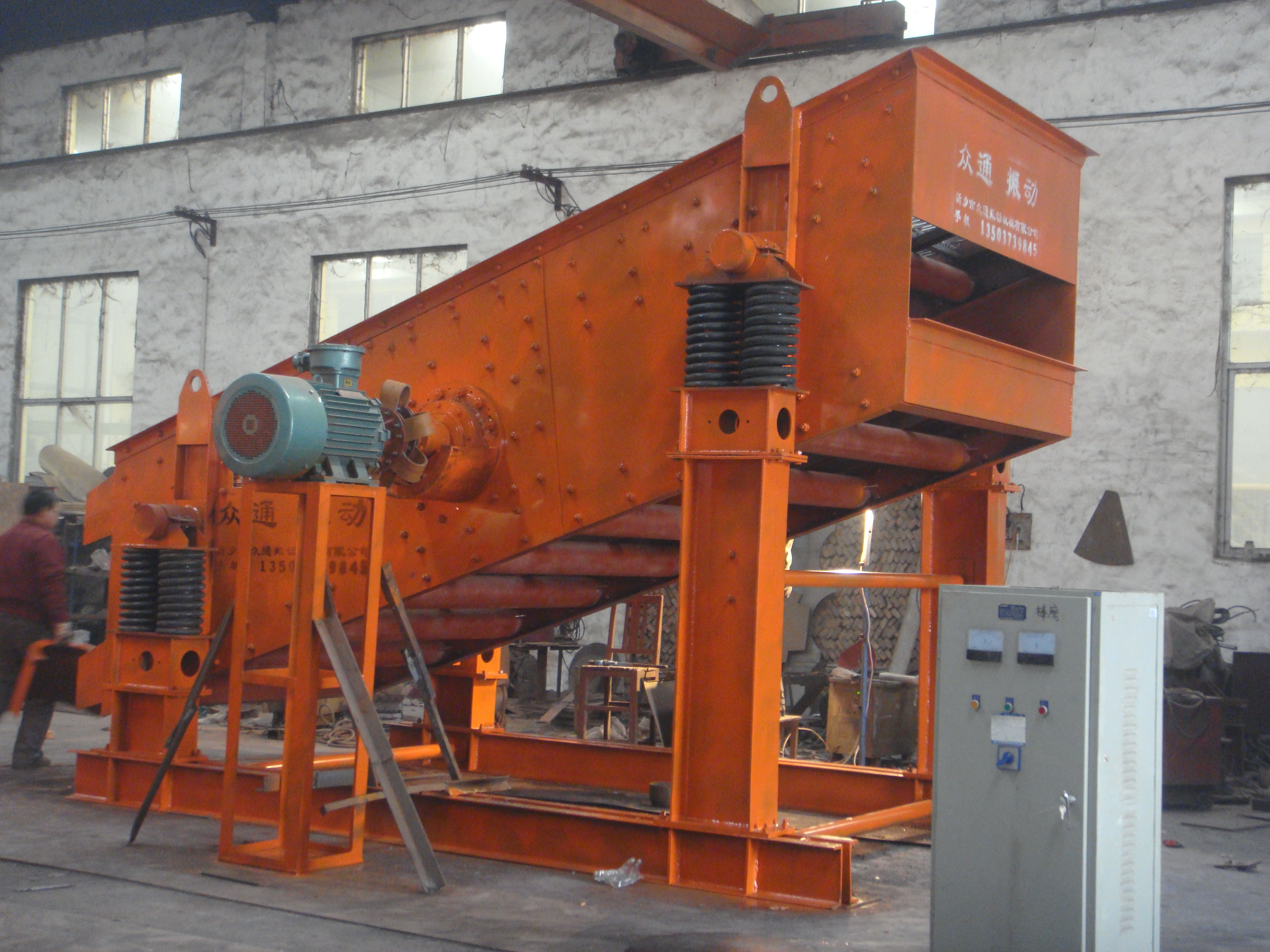

圆振动筛是石料生产线常用的筛分设备，具有节能高效，简单易用，维修方便的特点．圆振动筛的运动轨迹呈圆周，是一种多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多。

YK型圆振筛运动轨迹为圆,主要用于冶金选矿、选煤 建材、电力等行业干式物料的分级做作业.该系列筛机采用目前国内最先进的环槽铆钉铆接，大游隙轴承油润滑振动器，具有结构简单，坚固耐用，噪声低，安装、维修方便等特点。

二、工作原理及结构特点

YK型系列圆振筛是利用普通电机外拖动振动器，使筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。

物料从给料机均匀地进入筛分机的进料口，使筛体沿激振力方向作周期性往复振动，物料在筛面作圆运动，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓。

①采用块偏心作为激振力，激振力强。

②筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷；

③采用轮胎联轴器，柔性连接，运转平稳；

④采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大、寿命长、电耗低、噪音小

三、圆振筛的主要组成

YK型系列圆振筛由振动源、筛体、筛网、减振装置和底托组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

1. 筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2. 筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3. 筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4. 振动电机使用与维修方法：详见振动电机使用说明书。

5. 电机台座：下振式筛机的电机台座是可移动的，使用前连接螺钉必须拧紧，特别是新筛机试用前三天，必须反复紧固，以免松动造成事故。

6. 震弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7. 支架：由四个支柱和两个槽钢组在，支持着筛箱，安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

四、圆振动筛安装与调试

1、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板平面度误差≤3mm。

2、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高（误差≤3 mm）。

3、筛机各部位应牢固连接，所有螺栓开机前应坚固一次。

4、调节振动器的偏心块角度，可以调整激振力，从而调整筛机振幅。

5、与其他障碍物间的距离不小于100 mm。

6、检查振动电机绕组对地的绝缘电阻，若<0.5MΩ必须烘干后方能使用。

7、筛机、电机的连线螺丝钉必须紧固。

8、检查支架，安装的是否垂直、稳固、支柱不得悬空。

以上各项没问题，方能开机试车，先空载半小时，观察筛机。筛机启动应迅速，运行平稳，无特殊噪声，方能正常使用。

五、圆振动筛使用与维护

1、筛机启动前，应检查各坚固件螺栓有无松动，如有松动应重新坚固一次。

2、筛机空载运行4-6小时，要求筛体平稳，无横摆及异常声音，激振器轴承温度≤75°C。

3、空转运行后，应将各部位螺栓重新紧固一次。

4、正常运转后，定期检查各紧固件螺栓紧固情况。

5、经常检查易损件，对已损坏或失去弹性的减振弹簧要及时更换。筛网发生松裂或磨损，应及时紧固或更换。（激振器每月加油一次，半年一小修，一年一大修）。

6、停车前应先停止给料，待筛面物料走完后再停车。

六、圆振动筛操作规程

准备：操作者应先阅读交班记录，然后检查筛网是否完好、筛框是否压紧、各连接螺钉是否牢固、弹簧支架等是否正常。

启动：空机运行数分钟，正常后，才能给料生产，若有异常应先排除故障再生产。

运转：正常生产中，操作者不得随便离开岗位，以免发生事故。

停机：先停给料机，后停筛机，并写好交班记录。

注：本公司可根据用户需要设计制造特殊型号规格的圆振动筛。
