适用范围：
技术特点：
1. 防磁线圈特殊设计。激励与热量传到变压器油中，有效的降低线圈温度
2. 线圈绝缘F极，采用新型导热油、油路设计合理，通畅无阻，循环快，散热效率高
3. 线圈完全密封的冷却油中，具有优良的防尘、防潮和防腐蚀能力。
4. 波纹散热鞘片，大幅度提高散热面积，长时间连续工作线圈工作温度<70度。
5. 自动卸铁、维护简单、滚筒腰鼓形结构。具备皮带自动纠偏能力，特质全密封轴承座，可实现长期无故障运行。
主要技术参数：
|
型号 参数 项目 |
适用 带宽 mm |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
主 要 尺 寸 mm |
重量 kg |
||
|
A |
B |
C |
||||||
|
RCDE-6 |
650 |
200 |
≥70 |
≤3 |
840 |
820 |
756 |
760 |
|
RCDE-8 |
800 |
250 |
≥70 |
≤4.5 |
950 |
960 |
780 |
1200 |
|
RCDE-10 |
1000 |
300 |
≥70 |
≤7 |
1108 |
1160 |
850 |
1520 |
|
RCDE-12 |
1200 |
350 |
≥70 |
≤9 |
1348 |
1350 |
940 |
2670 |
|
RCDE-14 |
1400 |
400 |
≥70 |
≤12 |
1548 |
1560 |
1020 |
3500 |
|
RCDE-16 |
1600 |
450 |
≥70 |
≤16 |
1740 |
1760 |
1080 |
5970 |
RCDE-T超强电磁除铁器参数：
|
型号 参数 项目 |
适用 带宽 mm |
适用带速m/s |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
风机功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
|||||||||
|
RCDE-6 |
T1 |
650 |
≤4.5 |
200 |
90 |
3 |
0.75 |
950×1050×770 |
825 |
|
T2 |
120 |
4.5 |
0.75 |
950×1050×795 |
1170 |
||||
|
T3 |
150 |
7.2 |
1.1 |
950×1050×830 |
1350 |
||||
|
RCDE-8 |
T1 |
800 |
250 |
90 |
5 |
0.75 |
1150×1250×795 |
1560 |
|
|
T2 |
120 |
6.5 |
1.1 |
1150×1250×850 |
1720 |
||||
|
T3 |
150 |
10.0 |
1.5 |
1150×1250×940 |
2150 |
||||
|
RCDE-10 |
T1 |
1000 |
300 |
90 |
7.0 |
1.1 |
1350×1460×880 |
2250 |
|
|
T2 |
120 |
8.0 |
1.5 |
1350×1460×940 |
2650 |
||||
|
T3 |
150 |
12.0 |
1.5 |
1350×1460×1025 |
3500 |
||||
|
RCDE-12 |
T1 |
1200 |
350 |
90 |
9.0 |
1.5 |
1580×1550×940 |
3100 |
|
|
T2 |
120 |
12.0 |
1.5 |
1580×1550×1025 |
4050 |
||||
|
T3 |
150 |
18 |
2.2 |
1580×1550×1120 |
5100 |
||||
|
RCDE-14 |
T1 |
1400 |
400 |
90 |
10.0 |
1.5 |
1790×1860×1040 |
4850 |
|
|
T2 |
120 |
12 |
0.75×2 |
1790×1860×1120 |
6350 |
||||
|
T3 |
150 |
19 |
0.75×2 |
1790×1860×1150 |
7350 |
||||
|
型号 参数 项目 |
适用 带宽 mm |
适用带速m/s |
额定悬 挂高度 H mm |
额定高度处 磁感应强度 mT |
励磁功率KW |
风机功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
|||||||||
|
RCDE-16 |
T1 |
1600 |
≤4.5 |
450 |
90 |
15.6 |
0.75×2 |
2180×2100×1100 |
6050 |
|
T2 |
120 |
16.5 |
1.1×2 |
2180×2100×1140 |
800 |
||||
|
T3 |
150 |
24 |
1.5×2 |
2180×2100×1180 |
10500 |
||||
|
RCDE-18 |
T1 |
1800 |
500 |
90 |
16.5 |
1.1×2 |
2070×2250×1120 |
9500 |
|
|
T2 |
120 |
24.0 |
1.5×2 |
2370×2250×1190 |
10800 |
||||
|
T3 |
150 |
26.0 |
2.2×2 |
2370×2250×1230 |
13500 |
||||
|
RCDE-20 |
T1 |
2000 |
550 |
90 |
21.5 |
1.5×2 |
2520×2450×1180 |
10800 |
|
|
T2 |
120 |
24.0 |
2.2×2 |
2520×2450×1210 |
13900 |
||||
|
T3 |
150 |
28.0 |
2.2×2 |
2520×2450×1240 |
17500 |
||||
|
RCDE-22 |
T1 |
2200 |
600 |
90 |
24.0 |
1.5×2 |
2650×2670×1200 |
13920 |
|
|
T2 |
120 |
28.5 |
2.2×2 |
2650×2670×1250 |
17900 |
||||
|
T3 |
150 |
38 |
3.0×2 |
2650×2670×1280 |
21500 |
||||
|
RCDE-24 |
T1 |
2400 |
650 |
90 |
30.0 |
2.2×2 |
2930×2800×1240 |
17300 |
|
|
T2 |
120 |
40 |
2.2×2 |
2930×2800×1285 |
22500 |
||||
|
T3 |
150 |
46 |
3.0×2 |
2930×2800×1320 |
26800 |
||||

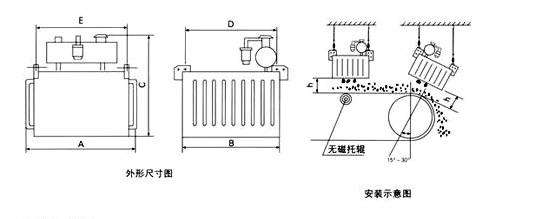

示意图：
