产品介绍

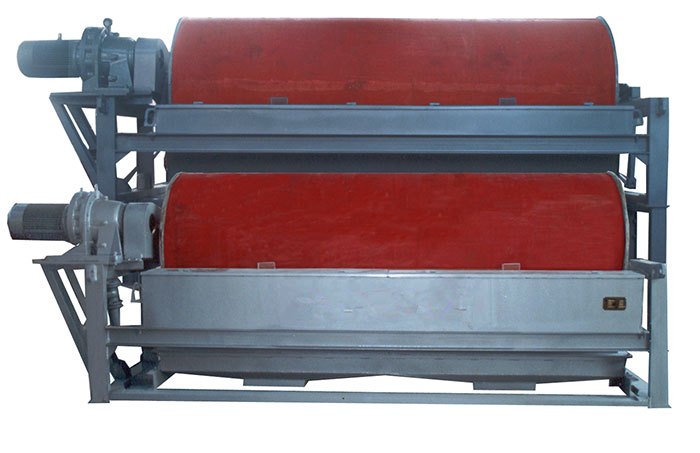

CTB(N.S)系列永磁筒式磁选机磁场分旋转式、固定式两种机构，固定式主要适用于弱磁场湿式选别细颗粒的强磁性物质，或者除去非磁性矿物中的强磁性矿物，当浆流入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被分选后排除，而吸附在圆筒表面的强磁性矿物随圆筒的旋转被带出磁场区。旋转式适用于细粒强（中强）磁性矿物的干选，由于高速旋转的作用，使磁性颗粒的磁滚翻次数大大高于普通磁选机，这对于破环磁团聚，提高富矿比具有显著的效果，矿物经分选后被分离成磁性物和非磁性物两种，分别从各自的排矿口排出该机，适用于矿石粒度为0.6-6mm的粗选和精选。 同一圆筒可配三种槽体，即顺流槽（CTS）选别粒度≤6mm，逆流糟（CTN）选别粒度≤0.6mm，半逆流槽（CTB）选别粒度≤1mm。
|
型号 |
圆筒尺寸 |
筒表面磁感应强度 GS |
处理能力 |
功率 kw |
筒体转速 |
机器总 |
|
|
筒径×筒长mm |
干矿量 |
矿浆量 |
|||||
|
CTB（N/S）-712 |
750×1200 |
按照矿物性质确定磁感应强度 |
10～15 |
30-80 |
3.0 |
35 |
2050 |
|
CTB（N/S）-718 |
750×1800 |
20～35 |
50-120 |
3.0 |
35 |
2680 |
|
|
CTB（N/S）-918 |
900×1800 |
25～40 |
30-80 |
4.0 |
28 |
3030 |
|
|
CTB（N/S）-924 |
900×2400 |
40～55 |
120-190 |
4.0 |
28 |
4020 |
|
|
CTB（N/S）-1015 |
1050×1500 |
35～50 |
110-180 |
5.5 |
21 |
3430 |
|
|
CTB（N/S）-1018 |
1050×1800 |
45～60 |
130-200 |
5.5 |
21 |
3960 |
|
|
CTB（N/S）-1021 |
1050×2100 |
50～70 |
150-240 |
5.5 |
21 |
4620 |
|
|
CTB（N/S）-1024 |
1050×2400 |
60～80 |
160-280 |
5.5 |
21 |
5280 |
|
|
CTB（N/S）-1027 |
1050×2700 |
70～90 |
180-320 |
7.5 |
21 |
6050 |
|
|
CTB（N/S）-1030 |
1050×3000 |
80～120 |
240-400 |
7.5 |
21 |
6880 |
|
|
CTB（N/S）-1218 |
1200×1800 |
60～75 |
160-260 |
5.5 |
19 |
5757 |
|
|
CTB（N/S）-1224 |
1200×2400 |
80～110 |
240-380 |
7.5 |
19 |
6850 |
|
|
CTB（N/S）-1230 |
1200×3000 |
100～140 |
260-460 |
11 |
19 |
8350 |
|
|
CTB（N/S）-1236 |
1200×3600 |
120～160 |
300-550 |
15 |
19 |
9000 |
|
|
CTB（N/S）-1240 |
1200×4000 |
130～180 |
340-600 |
15 |
19 |
9800 |
|
|
CTB（N/S）-1245 |
1200×4500 |
140～190 |
380-660 |
18.5 |
19 |
11000 |
|
|
CTB（N/S）-1540 |
1500×4500 |
160～220 |
400-700 |
22 |
15 |
12500 |
|
|
CTB（N/S）-1545 |
1500×4500 |
180～250 |
450-800 |
22 |
15 |
14000 |
|
|
CTB（N/S）-1550 |
1500×5000 |
200～280 |
500-900 |
30 |
35 |
15500
|
|
